環氧樹脂砂漿就是一種環氧樹脂加石英砂混合而成，具有高粘度漿料。

環氧樹脂灌漿料。LD-007環氧灌漿料包括A(樹脂)、B(硬化劑)、C(填料)三組份，該產品采用 樹脂與精制填料， 固含量，不含溶劑等揮發性對人體有害物質。常溫下將每組材料中三組份完全混合后即可使用，而無需另外添加任何成份。LD-007環氧灌漿料為需長期限承受振動、沖擊及化學腐蝕區域的設備二次灌漿安裝提供了 性的解決方法，已經不斷證明能夠大大延長動設備的運行周期及部件使用壽命。

一、?環氧砂漿配合比：?

環氧樹脂：丙酮：乙二胺：水泥：砂→1:0.1:0.5:1:1.5?

二、?步驟：?

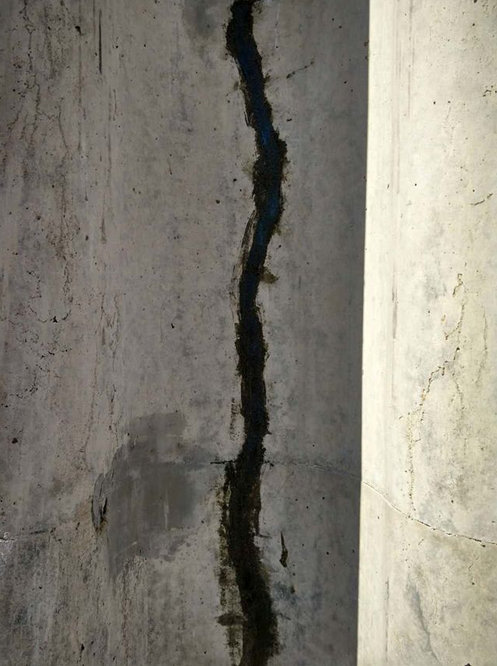

1、?鑿出混凝土松動及空洞部分并清理表面;?

2、?稱砂、水泥均勻拌合后備用(砂必須烘干，溫度35℃ 左右);?

3、?稱取環氧樹脂然后加熱到40?60℃的稀釋狀態;?

4、?待環氧樹脂冷卻到35℃左右加入丙酮攪拌均勻再加 入乙二胺再拌均勻;?

5、?將備好的砂水泥混合料均勻拌和在環氧樹脂膠體中，如攪拌困難時，可加溫到35℃或者加入少許丙酮拌合到稠度便易使用;?

6、?把拌制的環氧砂漿灌入已經清理好的空洞部位，保持 不漏漿、漿體穩定，靜止2?4小時即可拆模;(面積廣、體積大的相應的增加靜止時間)?

7、?拆模后鑿除與結構面不平整的多余部分，表面及時用 1:1.5的白水泥：普通水泥漿均勻刷以處理面，盡可能與原混凝土面顏色一致。

三、?注意事項：?

1、在使用丙酮或酒精清洗表面過程中，切忌明火靠近，以免發生“爆炸”;?

2.?在拌和環氧樹脂混凝土過程中，工人必須戴上橡膠手套，防止受腐蝕傷害;?

3、丙酮和乙二胺數量要準確且不能用反了，否則達不到效果;?

4、漿體配制數量不亦過多，控制35分鐘內使用完。??
