今天我們來看一下溫控儀的接線，它需要先采集環境的溫度，所以需要加一個溫度傳感器，一般用熱電偶或者熱電阻。當環境溫度達到我們設置的溫度時，可以實現自動控制，可以升溫也可以降溫，今天我們主要講下最常用的達到設置溫度自動斷電。還有的帶有上下限的溫控儀，可以保持環境的溫度在一個溫度范圍內。

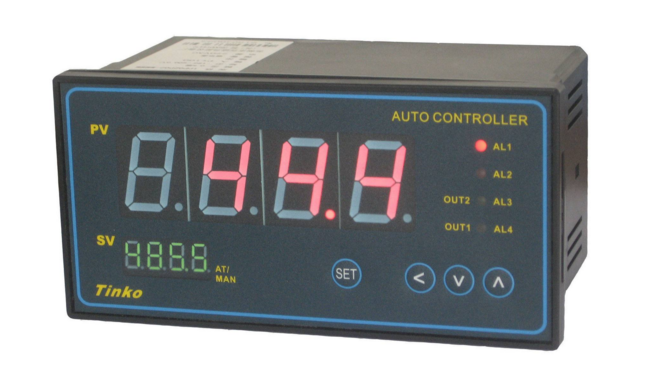

溫控儀

面板上可以設置溫度，PV顯示的是測量的溫度，也就是溫度傳感器傳過來的溫度，SV是我們設置的溫度。

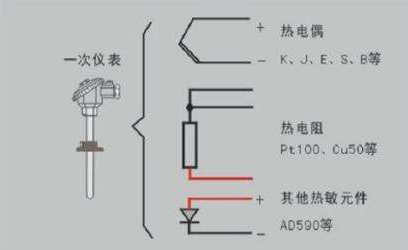

我們先認識一下需要的溫度傳感器

熱電阻本身就是一個電阻，是一種對溫度敏感變化的金屬材料，具體啥材料，大俵哥我也不知道，溫度變化時電阻產生正負阻值變化，一般檢測的溫度范圍是0---150度，也可以檢測0度以下溫度，屬于低溫檢測。熱電偶是雙金屬材料，溫度變化時，兩種金屬之間會產生電勢差，它檢測的溫度范圍是0--1000度甚至更高，屬于高溫檢測。熱電阻有2線3線4線的，主要是電阻變化值和連接的導線共同構成輸出值，所有導線過長時，會多出幾歐姆的電阻，溫度就會有很明顯的誤差，所以3線或者4線就是為了消除這種誤差。如果導線比較短，溫度也不需要太精確，2線制的就足夠了。

三線制熱電阻比較常見

熱電偶大多是二線制的，當然也有三線制的，我們溫控儀一般用二線制的就可以了

1，2接熱電偶

三線制熱電阻就接123

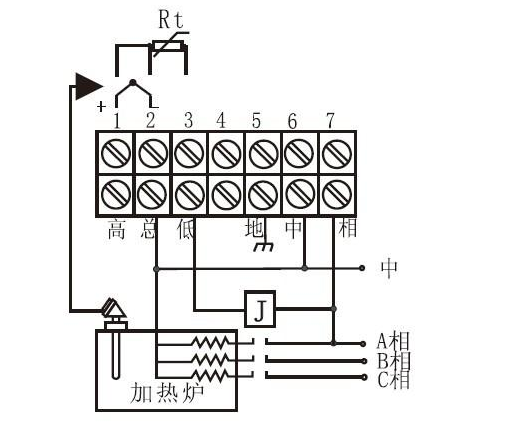

一般控制回路接交流接觸器

ALM屬于輔助模塊，一般都是接報警裝置，常見的就是加個報警器或者指示燈。高低總是一組輸出觸點，無源的。類似于繼電器接點，總是公共點，總和低是常閉點，總和高是常開點。如果PV當前溫度達到了我們設定的SV溫度時，總和低常閉點斷開，總和高閉合。

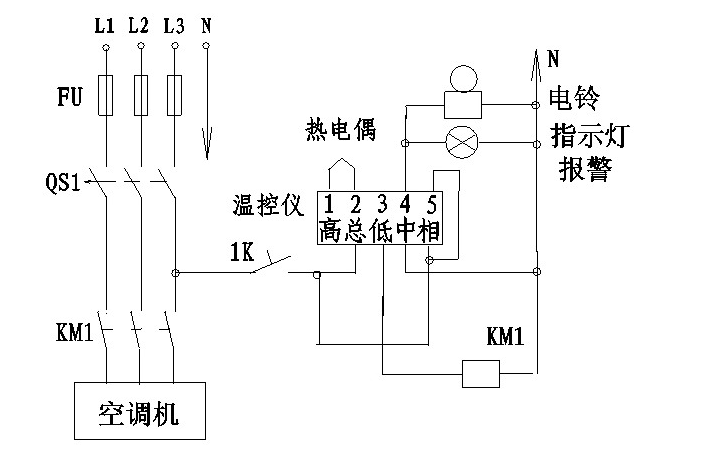

報警指示燈接線

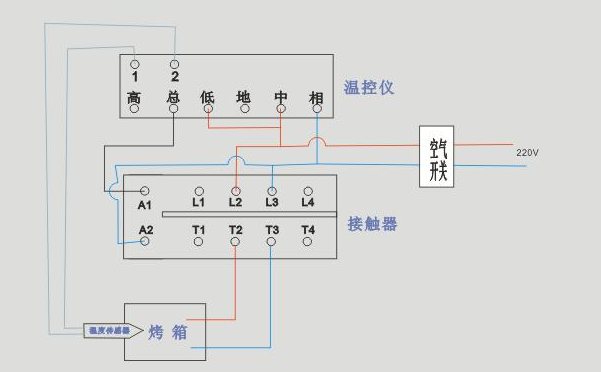

溫度達到自動斷電

如果工作電壓是220伏的，中對應零線，相對應火線，如果有地線符號就接個地線。由于高總低的位置是無源的，所以為了和接觸器構成控制回路，要跳一根電源線到總的位置。上圖因為用的是常閉點，所以跳線到總和低都可以。

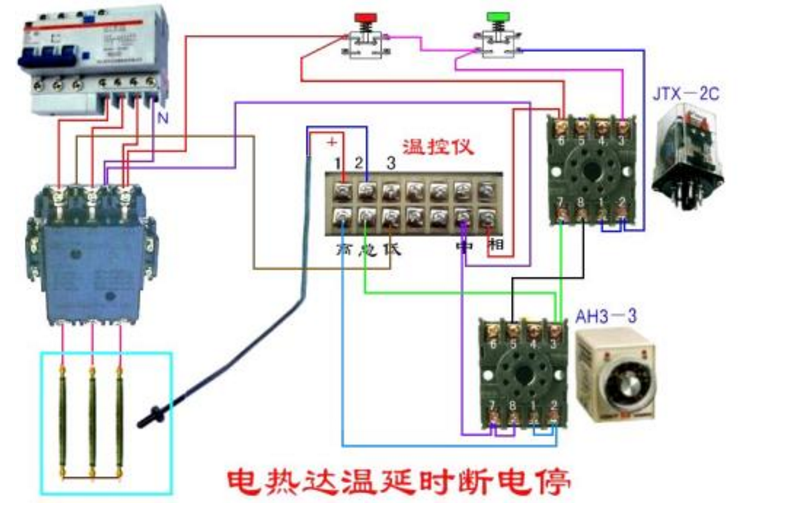

延時斷電

有的時候我們需要達到溫度的時候延時斷電，就需要加一個延時繼電器。達到溫度時，延時繼電器工作，延時開始，達到延時時間，自動斷電。

不同的溫控儀接法大同小異，溫度傳感器的接點、電源的接點、繼電器輸出的接點接法是一樣的。如果你的溫控儀上面有更多的輔助模塊，請參考說明書。

有需要補充的底部留言，謝謝大家的支持
