電路分析基礎試題庫匯編及答案 一．填空題（每空1分） 1-1.所謂電路，是由電的器件相互連接而構成的 電流 的通路。 1-2.實現電能輸送和變換的電路稱為 電工 電路；實現信息的傳輸和處理的電路稱為 電子 電路。 1-3. 信號 是消息或信息的表現形式，通常是時間的函數。 2-1.通常，把單位時間內通過導體橫截面的電荷量定義為 電流 。 2-2.習慣上把 正電荷 運動方向規定為電流的方向。 2-3.單位正電荷從a點移動到b點能量的得失量定義為這兩點間的 電壓 。 2-4.電壓和電流的參考方向一致，稱為 關聯參考 方向。 2-5.電壓和電流的參考方向相反，稱為 非關聯參考 方向。 2-6.若P>0（正值），說明該元件 消耗（或吸收） 功率，該元件為 負載 。 2-7.若P<0（負值），說明該元件 產生（或發出） 功率，該元件為 電源 。 2-8.任一電路中，產生的功率和消耗的功率應該 相等 ，稱為功率平衡定律。 2-9.基爾霍夫電流定律（KCL）說明在集總參數電路中，在任一時刻，流出（或流出）任一節點或封閉面的各支路電流的 代數和為零 。 2-11.基爾霍夫電壓定律（KVL）說明在集總參數電路中，在任一時刻，沿任一回路巡行一周，各元件的 電壓 代數和為零。 2-12.用u—i 平面的曲線表示其特性的二端元件稱為 電阻 元件。 2-13.用u—q平面的曲線表示其特性的二端元件稱為 電容 元件。

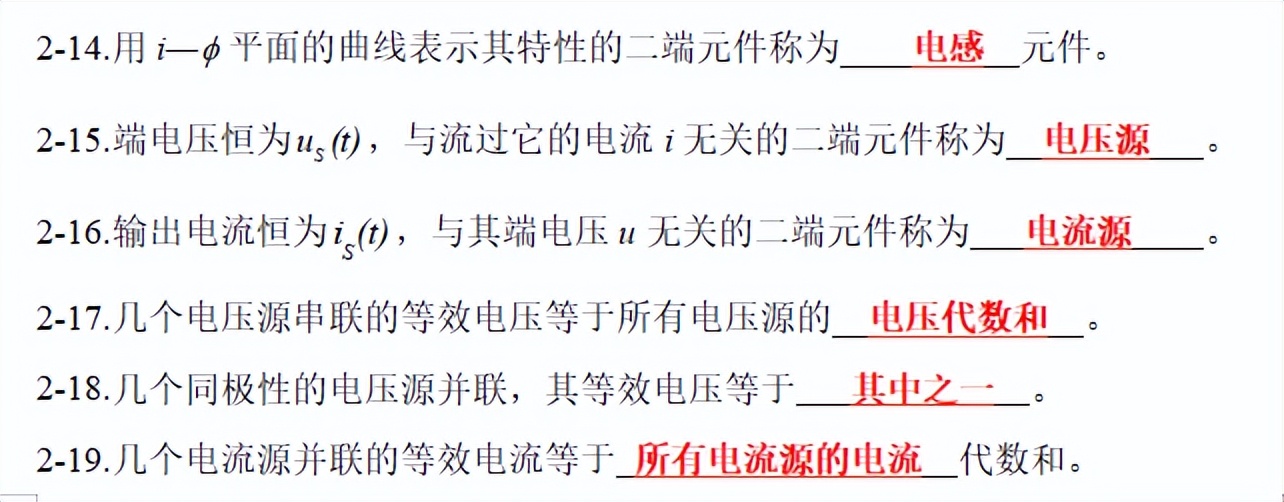

編輯切換為居中
添加圖片注釋，不超過 140 字（可選）
2-20.幾個同極性電流源串聯，其等效電流等于 其中之一 。 2-21.某元件與理想電壓源并聯，其等效關系為 該理想電壓源 。 2-22.某元件與理想電流源串聯，其等效關系為 該理想電流源 。 2-23.兩個電路的等效是指對外部而言，即保證端口的 伏安特性（VCR） 關系相同。 3-1.有n個節點，b條支路的電路圖，必有 n－1 條樹枝和 b－n+1 條連枝。 3-2.有n個節點，b條支路的電路圖，其獨立的KCL方程為 n－1 個，獨立的KVL方程數為 b－n+1 。 3-3.平面圖的回路內再無任何支路的閉合回路稱為 網孔 。 3-4.在網孔分析法中，若在非公共支路有已知電流源，可作為 已知網孔電流 。 3-5.在節點分析法中，若已知電壓源接地，可作為 已知節點電壓 。 4-1.疊加定理只適用 線性 電路的分析。 4-2.受控源在疊加定理時，不能 單獨作用 ，也不能削去，其大小和方向都隨 控制量 變化。 4-3.在應用疊加定理分析時，各個獨立電源單獨作用時，而其他獨立電源為零，即其他電壓源 短路 ，而電流源 開路 。 4-4.戴維寧定理說明任何一個線性有源二端網絡N，都可以用一個等效電壓源即N二端子的 開路 電壓和 內阻R0 串聯來代替。 4-5.諾頓定理說明任何一個線性有源二端網絡N，都可以用一個等效電流源即網絡N二端子的 短路 電流和 內阻R0 并聯來代替。
?

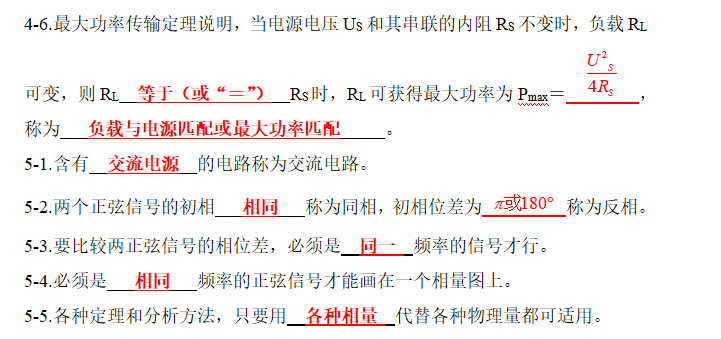

編輯切換為居中
添加圖片注釋，不超過 140 字（可選）
?
編輯切換為居中
添加圖片注釋，不超過 140 字（可選）
?

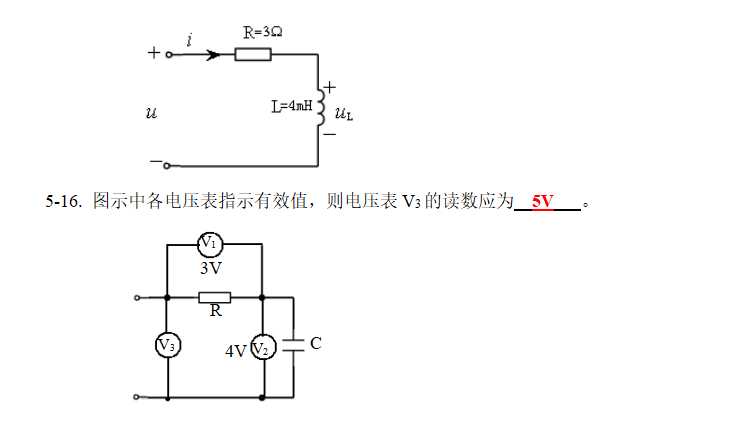

編輯切換為居中
添加圖片注釋，不超過 140 字（可選）
?
編輯切換為居中
添加圖片注釋，不超過 140 字（可選）

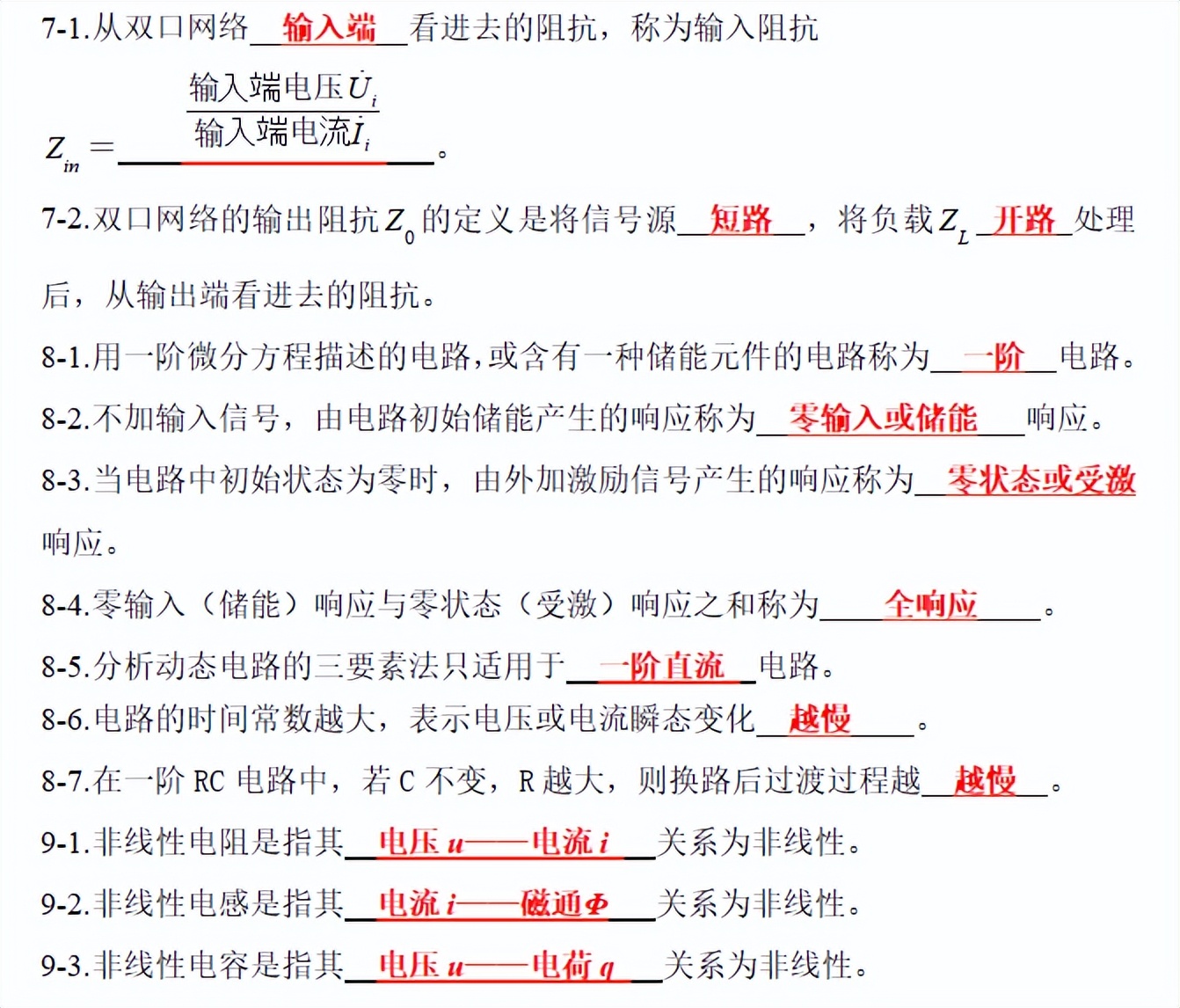

8-1.用一階微分方程描述的電路，或含有一種儲能元件的電路稱為 一階 電路。 8-2.不加輸入信號，由電路初始儲能產生的響應稱為 零輸入或儲能 響應。 8-3.當電路中初始狀態為零時，由外加激勵信號產生的響應稱為 零狀態或受激響應。 8-4.零輸入（儲能）響應與零狀態（受激）響應之和稱為 全響應 。 8-5.分析動態電路的三要素法只適用于 一階直流 電路。 8-6.電路的時間常數越大，表示電壓或電流瞬態變化 越慢 。 8-7.在一階RC電路中，若C不變，R越大，則換路后過渡過程越 越慢 。 9-1.非線性電阻是指其 電壓u——電流i 關系為非線性。 9-2.非線性電感是指其 電流i——磁通Φ 關系為非線性。 9-3.非線性電容是指其 電壓u——電荷q 關系為非線性。 二．選擇題（每空1分或2分） 1-1.電路分類按電路參數分有 BD ，按電路性質分有 AC 。（A.線性電路 B.集總參數電路 C.非線性電路 D.分布參數電路） 1-2.實現信息的傳送和處理的電路稱為_B_電路。（A．電工 B．電子 C．強電 ） 1-3.實現電能的輸送和變換的電路稱為__C__電路。（A．電子 B．弱電 C．電工 D．數字） 1-4.實際電路的幾何尺寸遠小于其工作信號波長，這種電路稱為 B 電路。（A．分布參數 B．集總參數） 1-5.若描述電路特性的所有方程都是線性代數方程或線性微積分方程，則這類電路是 A 電路。（A．線性 B．非線性） 2-1.電壓的單位是 B ，電流的單位是 A ，有功功率的單位是 D ，能量的單位是 E 。（A.安培 B.伏特 C.伏安 D.瓦 E.焦耳 F.庫侖）
?

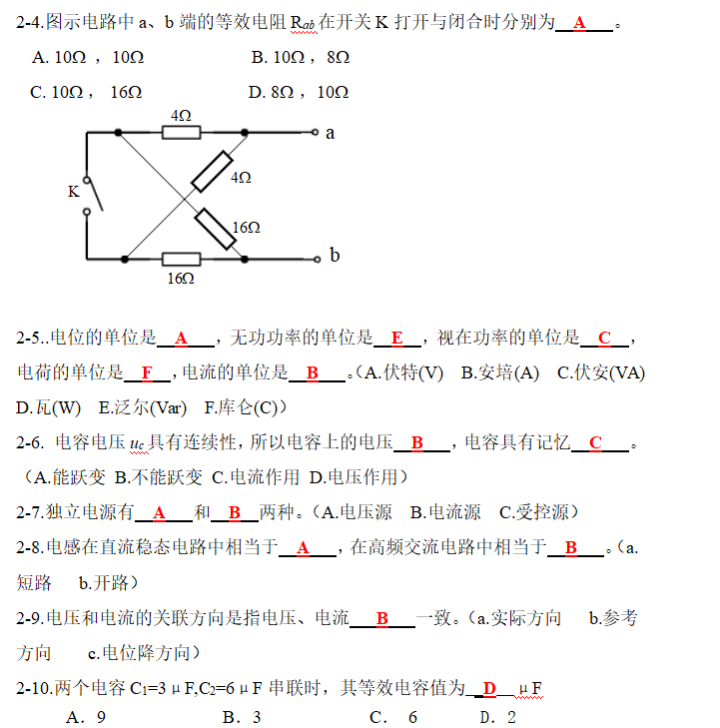

編輯切換為居中
添加圖片注釋，不超過 140 字（可選）
2-11.某元件功率為負（
?
添加圖片注釋，不超過 140 字（可選）

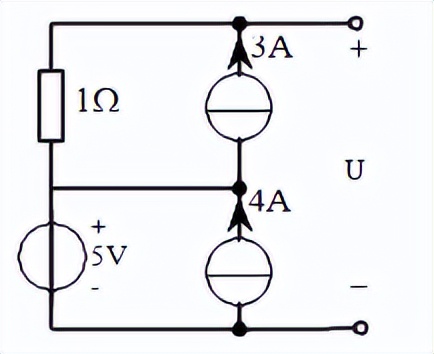

），說明該元件__A__功率，則該元件是__C___。（A．產生 B．吸收 C．電源 D．負載 ） 2-12. 圖示（a）電路中端電壓U為 A ；（b）圖中U為 B 。 A. 8 V B. -2 V C. 2 V D.－4 V
?

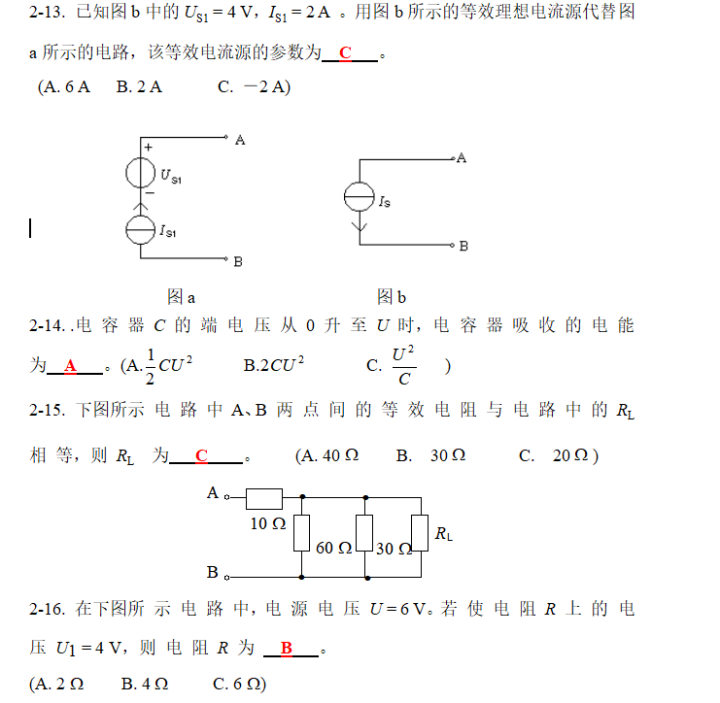

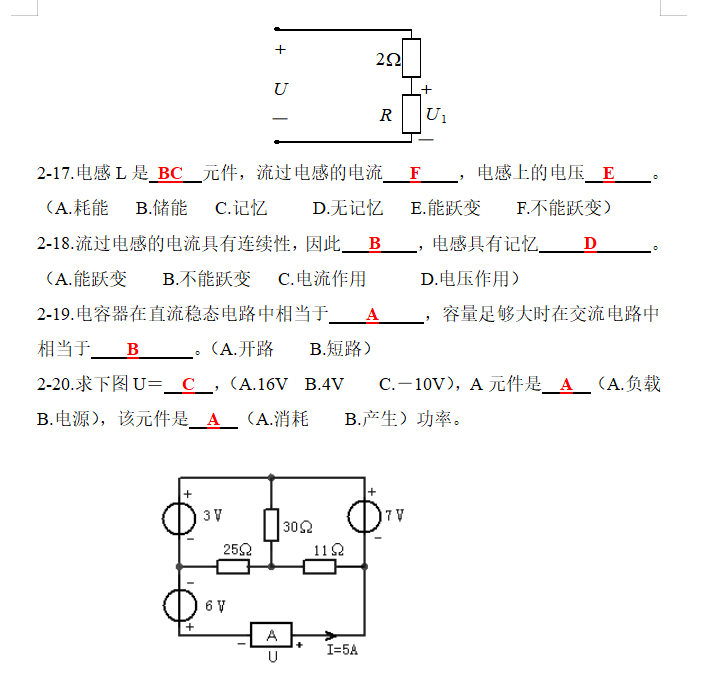

編輯
添加圖片注釋，不超過 140 字（可選）
?
編輯
添加圖片注釋，不超過 140 字（可選）
?

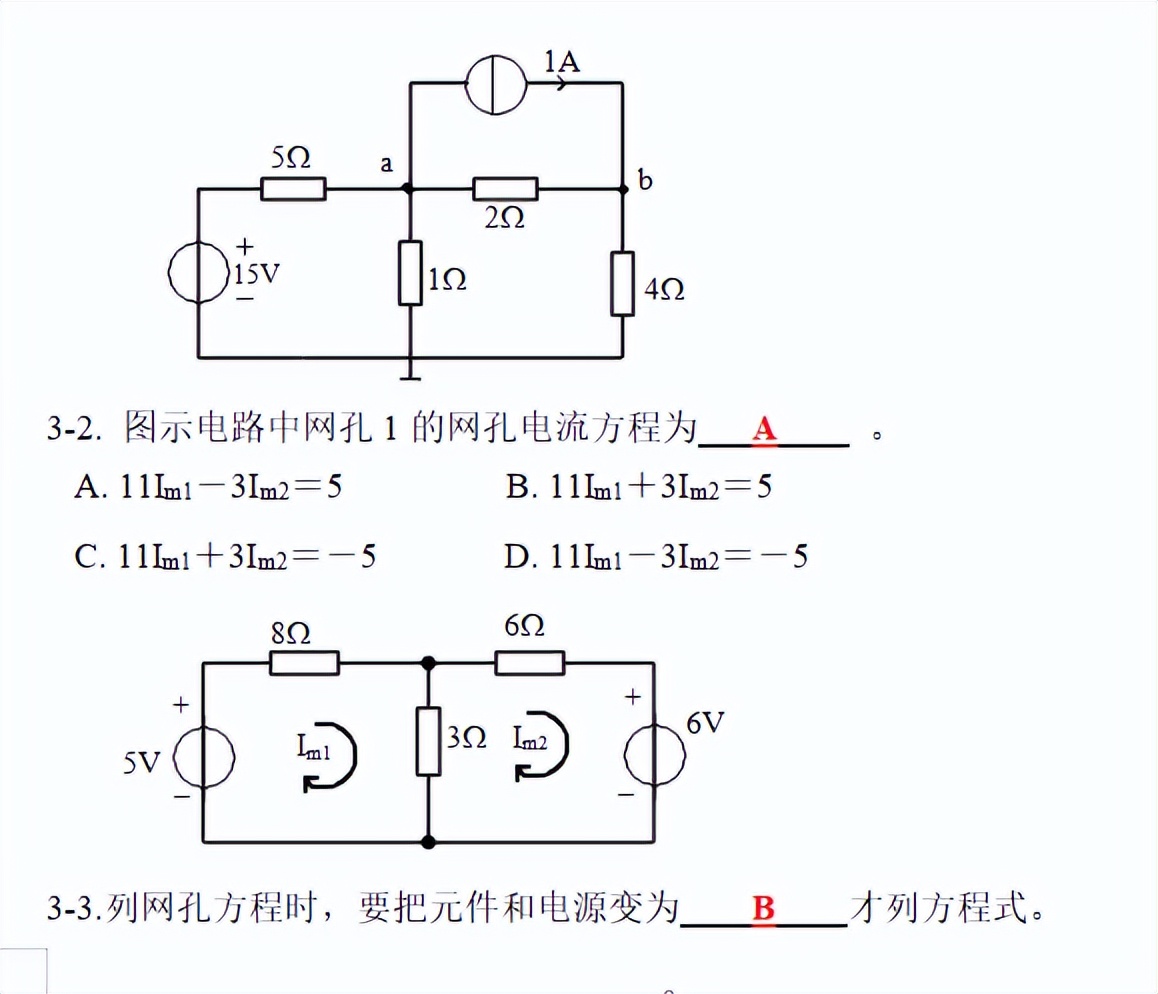

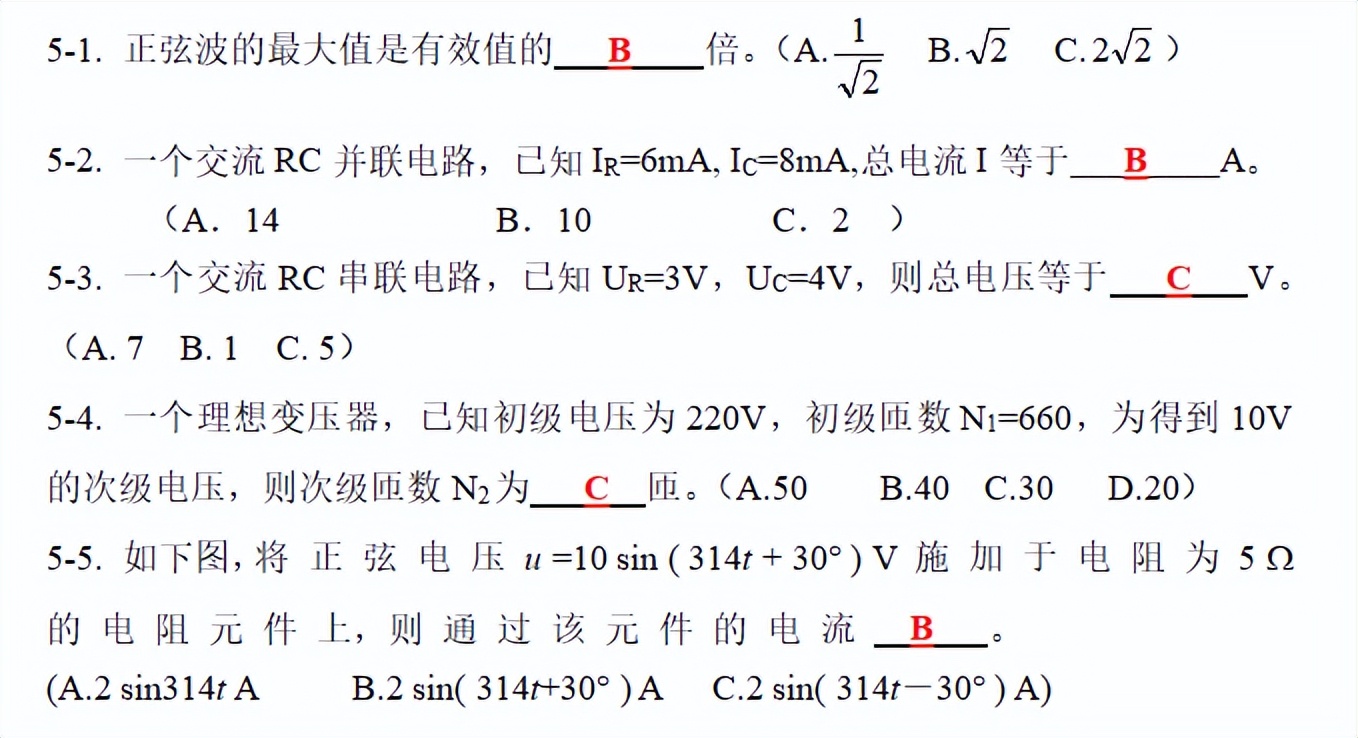

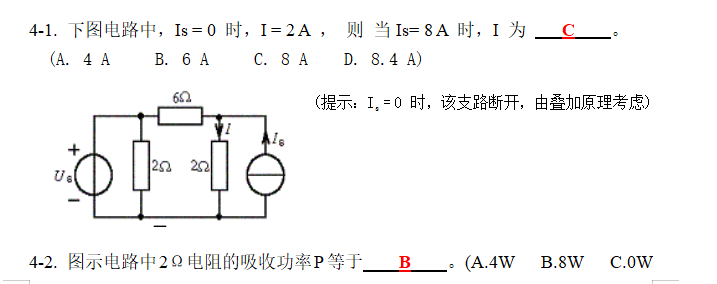

編輯切換為居中
添加圖片注釋，不超過 140 字（可選）
?

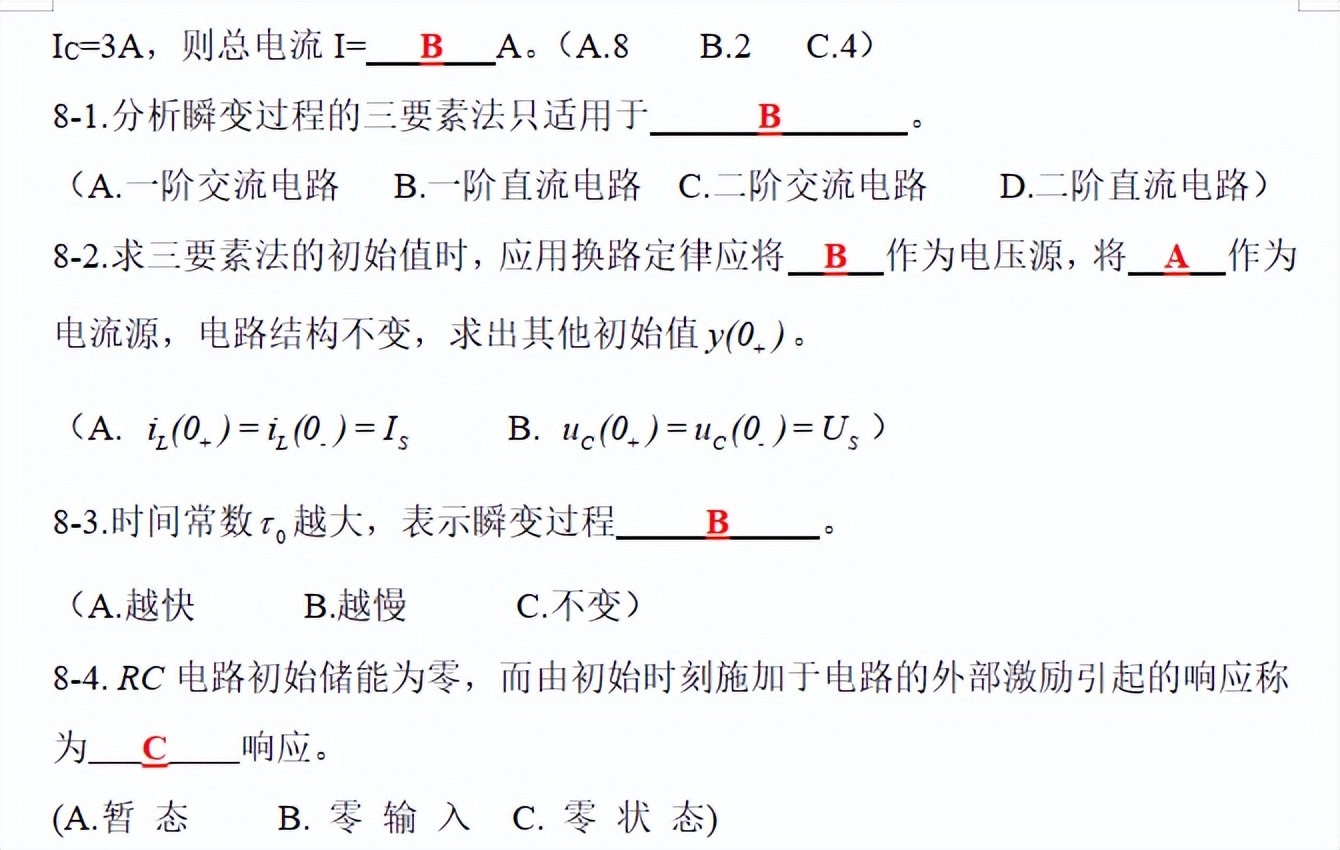

編輯切換為居中
添加圖片注釋，不超過 140 字（可選）
?

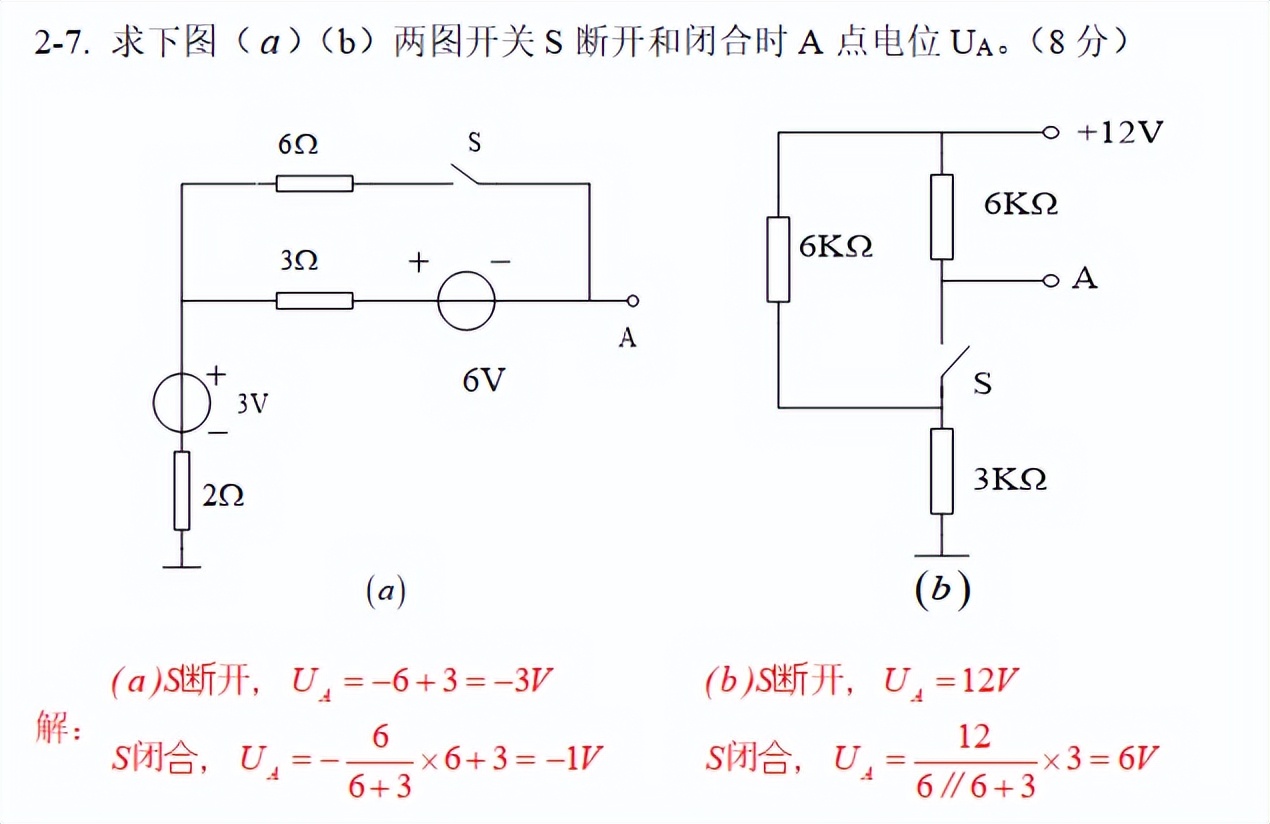

編輯
添加圖片注釋，不超過 140 字（可選）
?

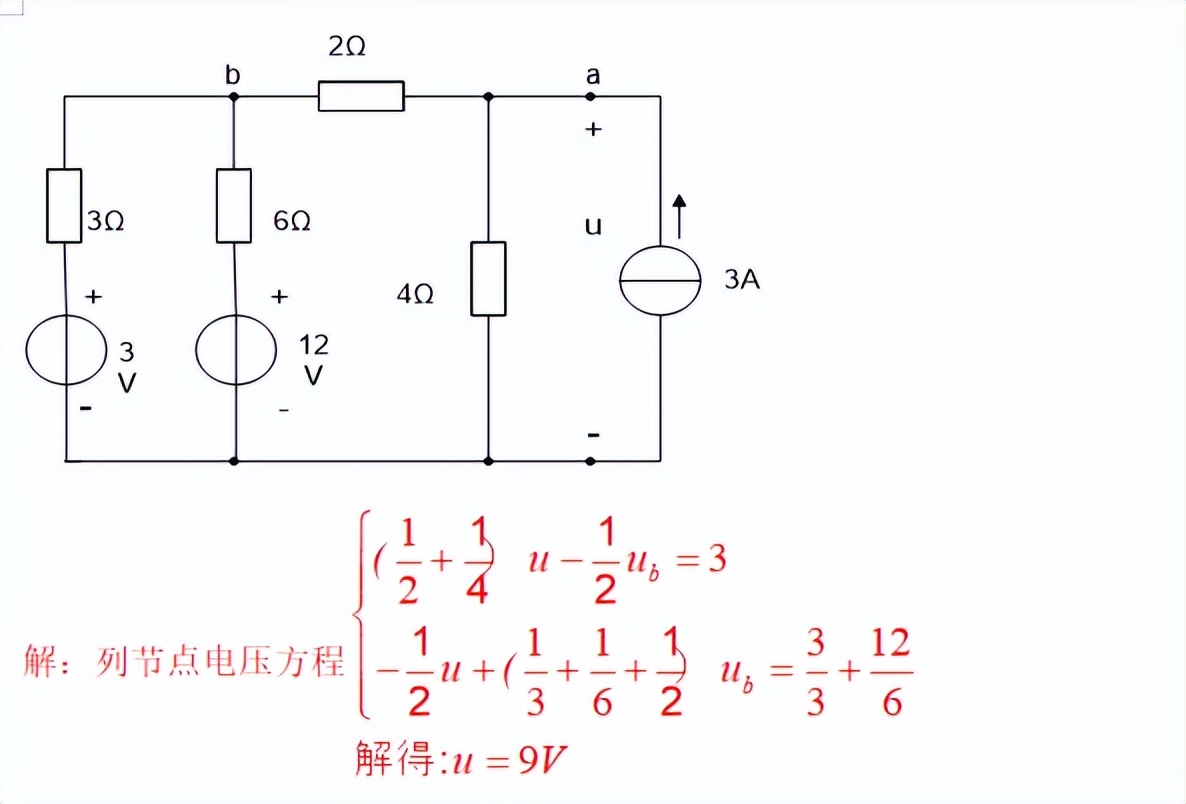

編輯
添加圖片注釋，不超過 140 字（可選）
?

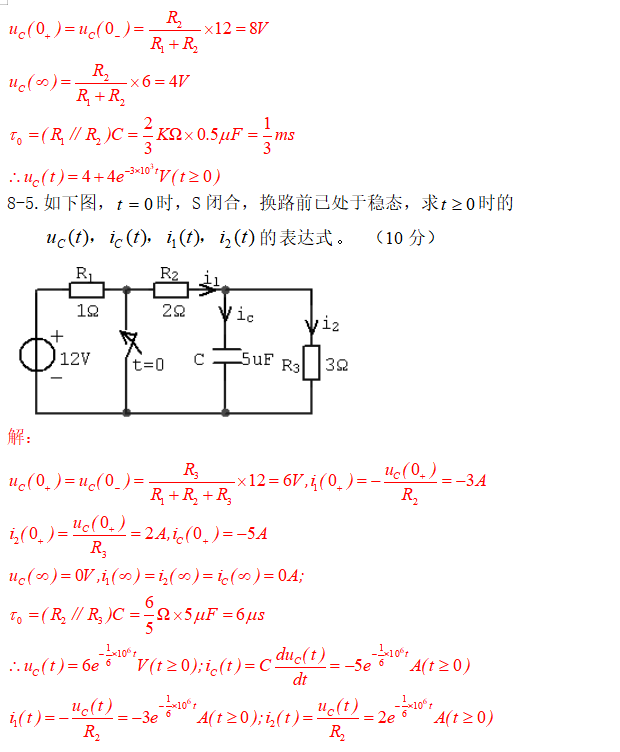

編輯切換為居中
添加圖片注釋，不超過 140 字（可選）
?

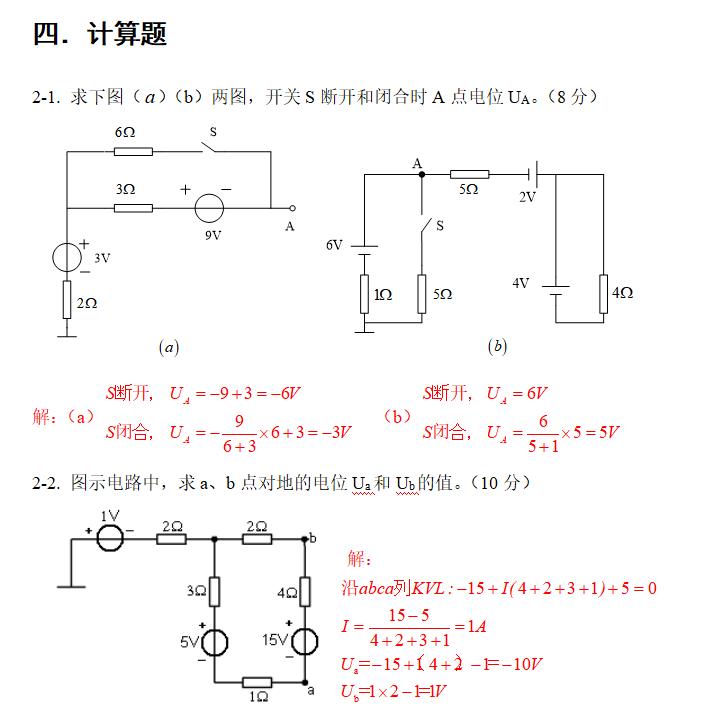

編輯切換為居中
添加圖片注釋，不超過 140 字（可選）
?

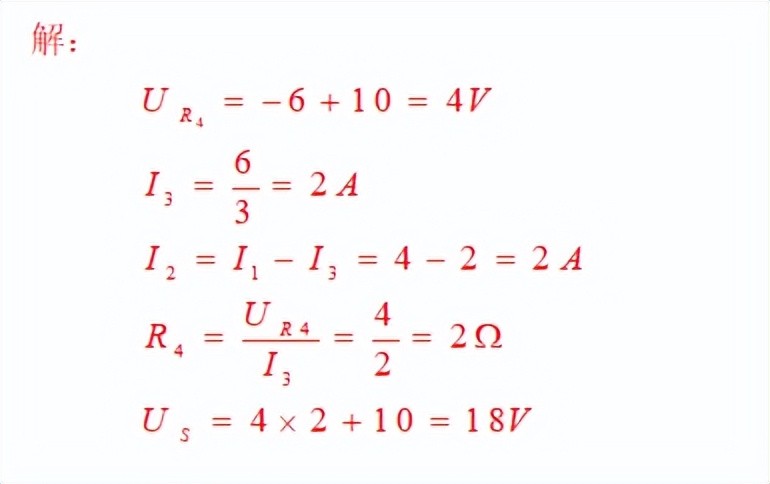

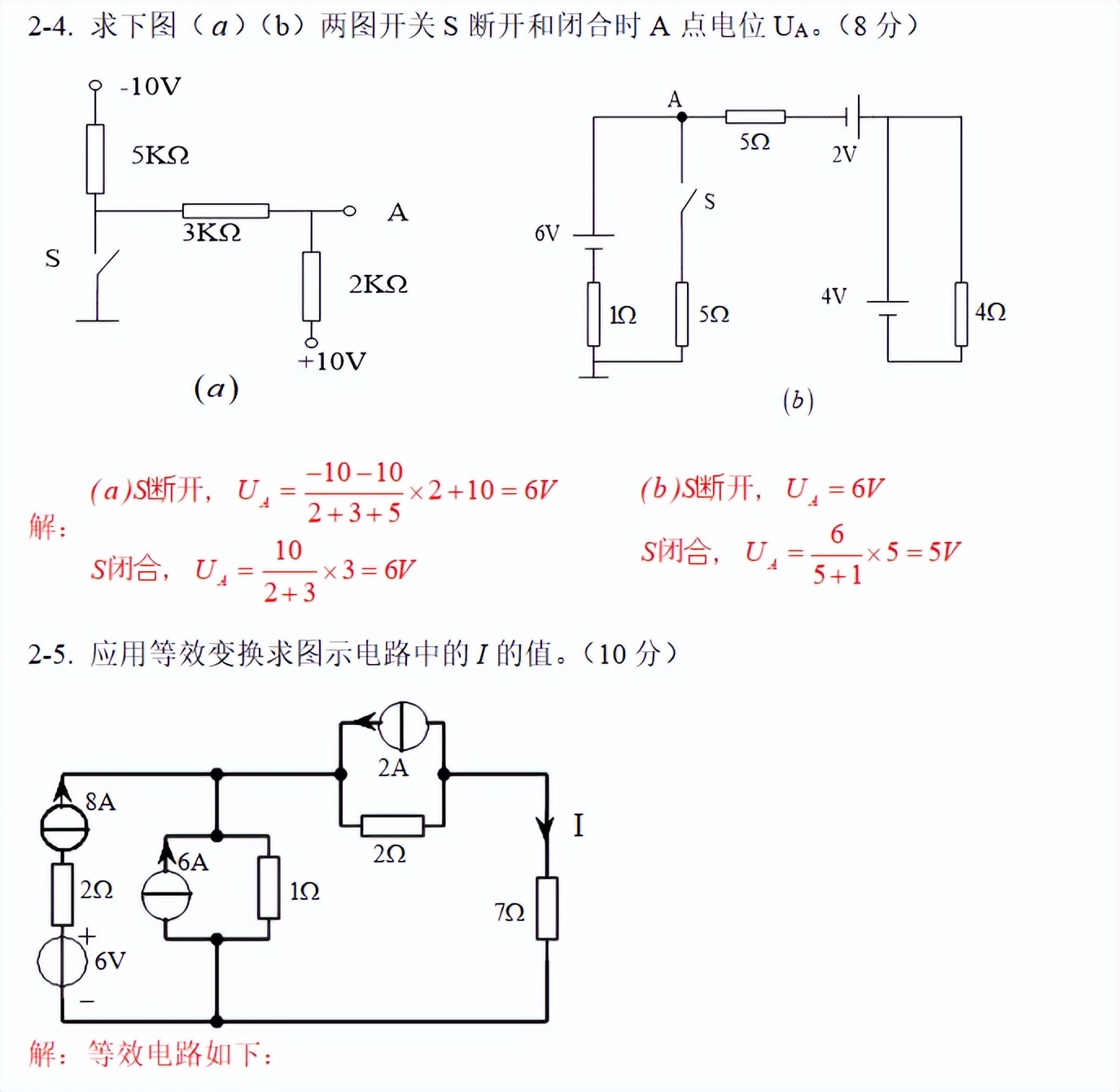

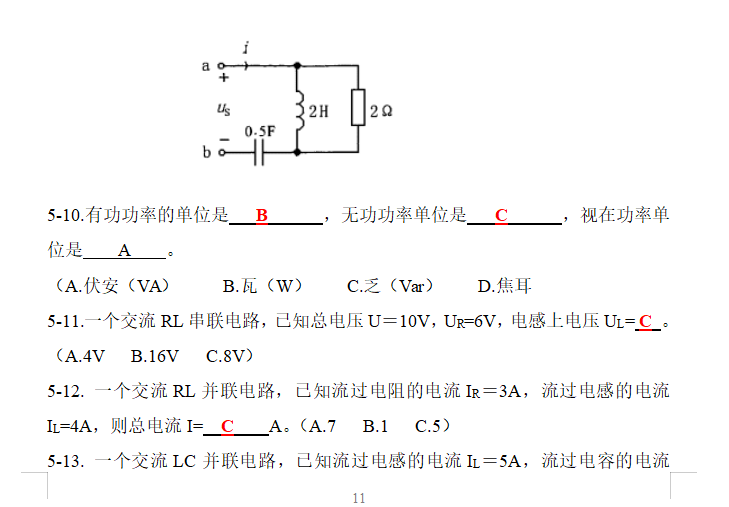

編輯切換為居中
添加圖片注釋，不超過 140 字（可選）
?

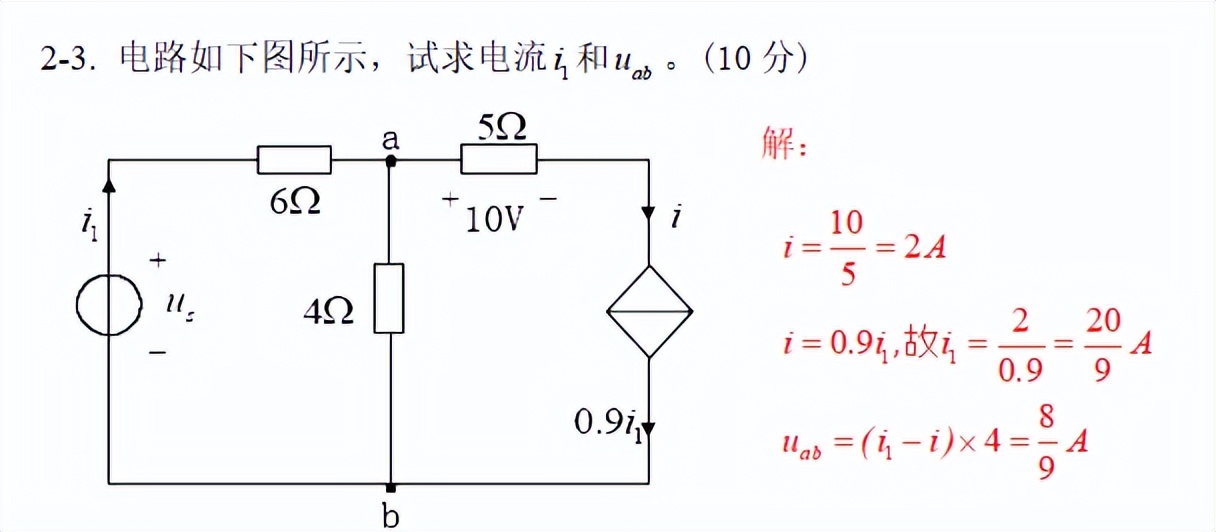

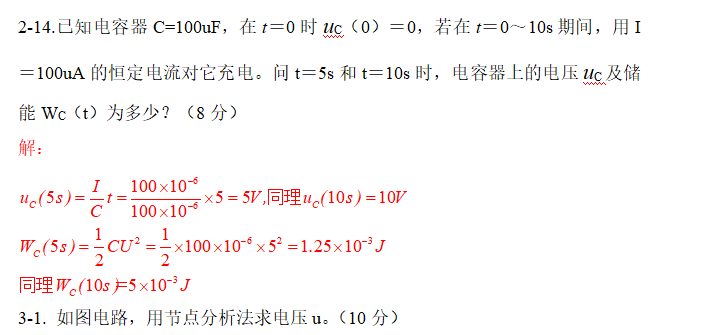

編輯切換為居中
添加圖片注釋，不超過 140 字（可選）
?

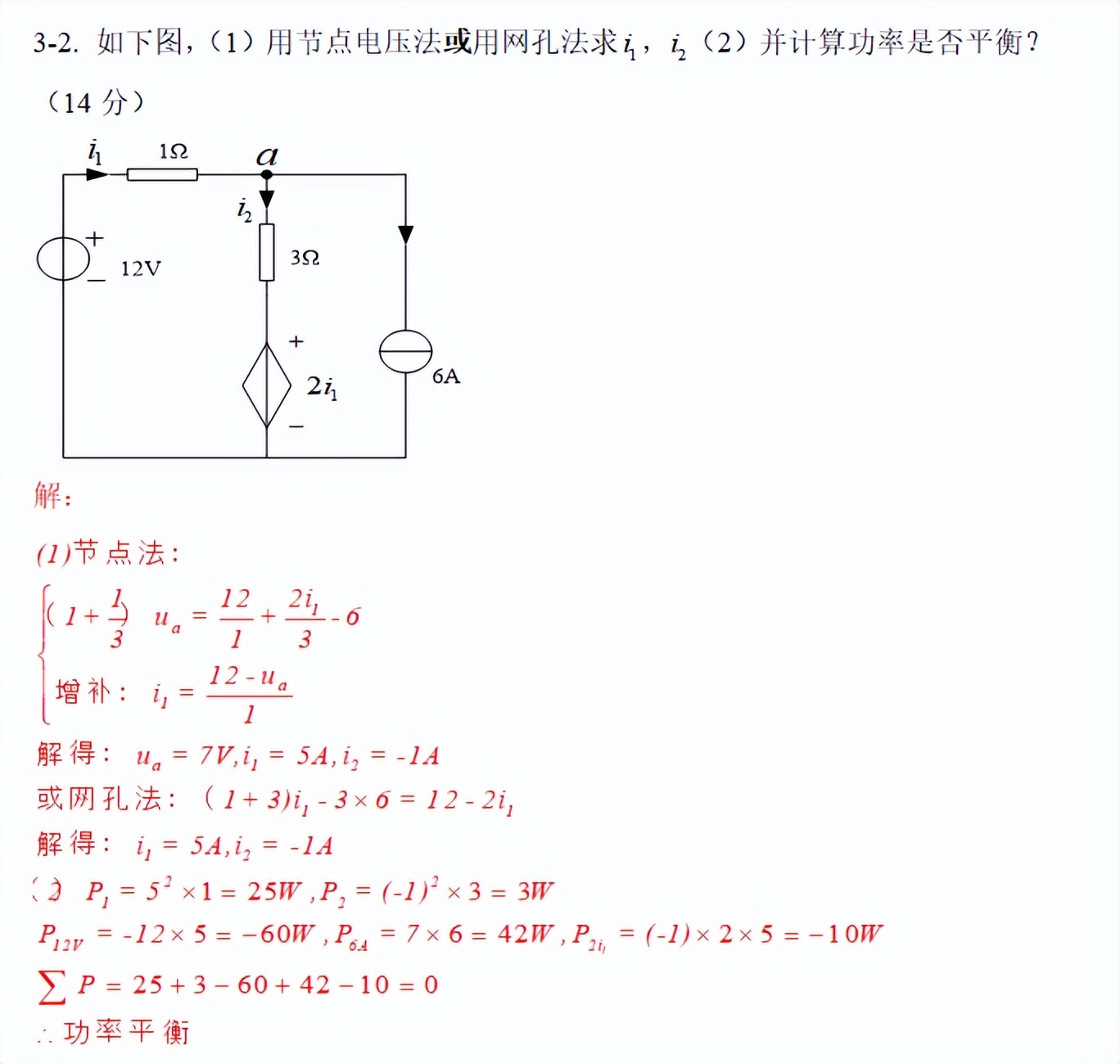

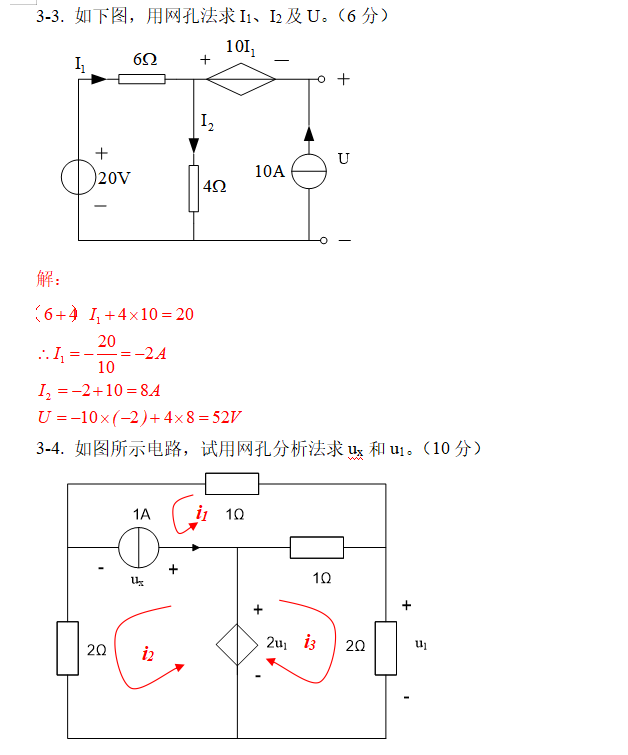

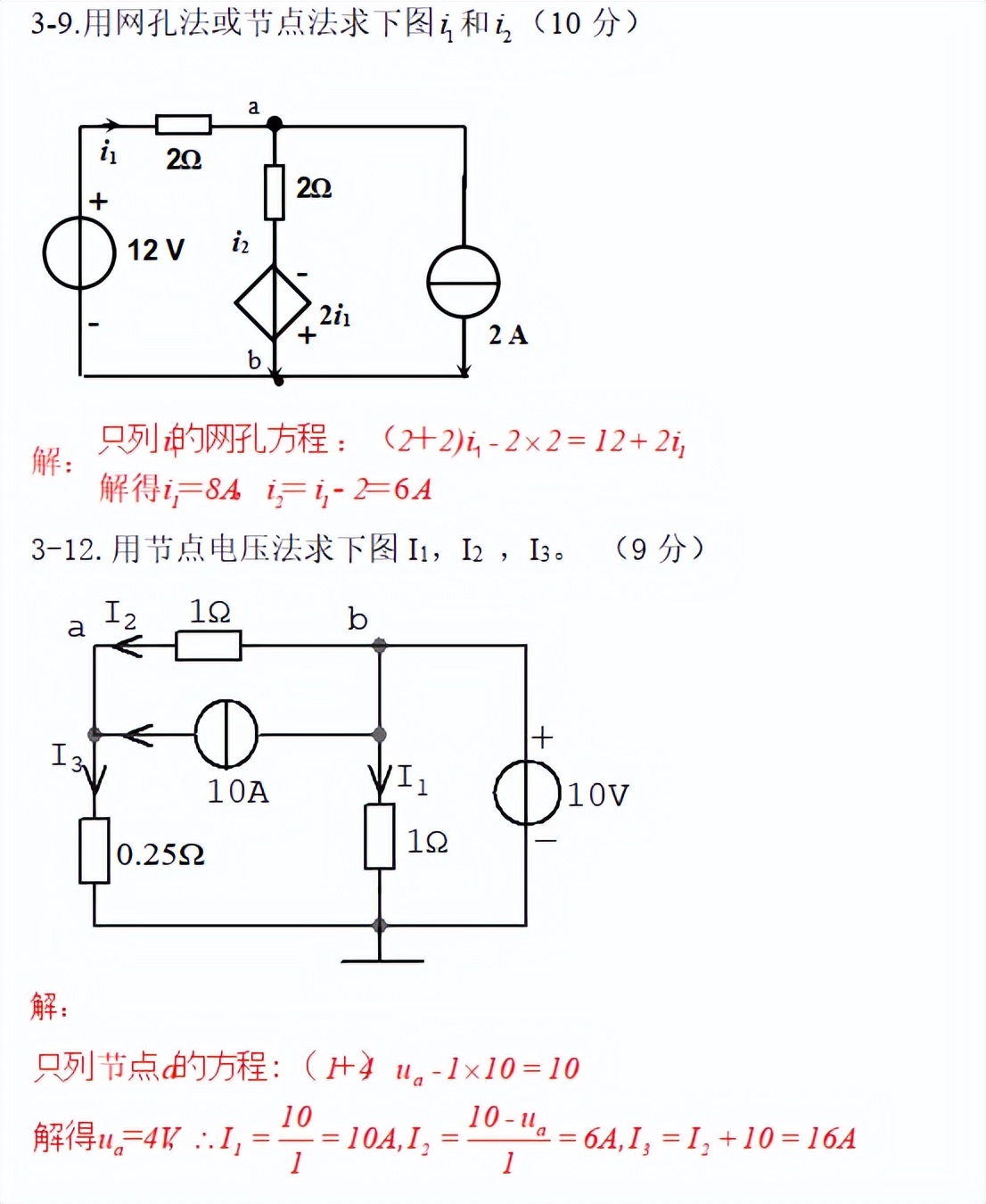

編輯切換為居中
添加圖片注釋，不超過 140 字（可選）
?

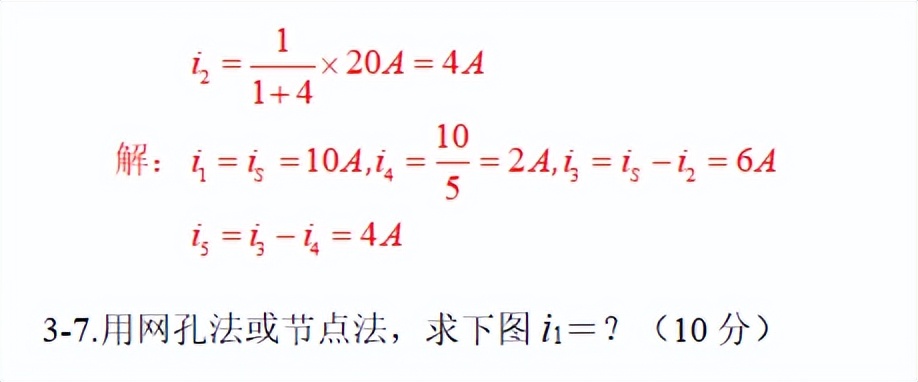

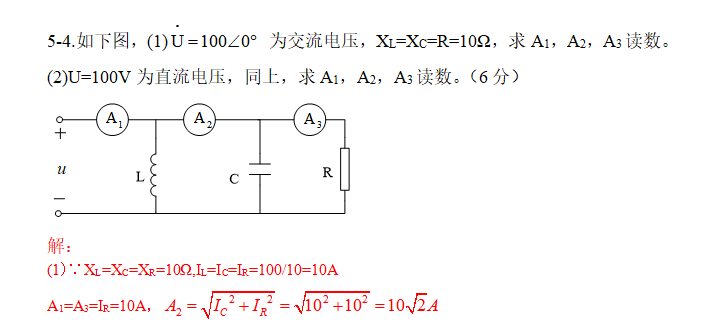

編輯切換為居中
添加圖片注釋，不超過 140 字（可選）
?

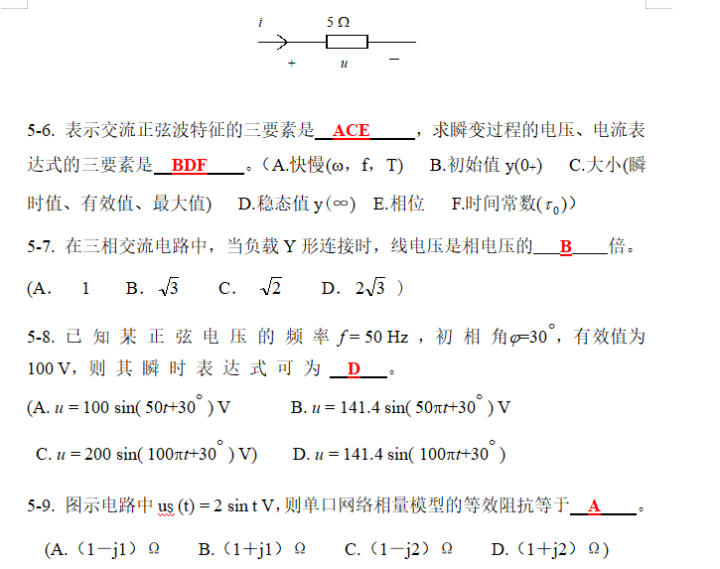

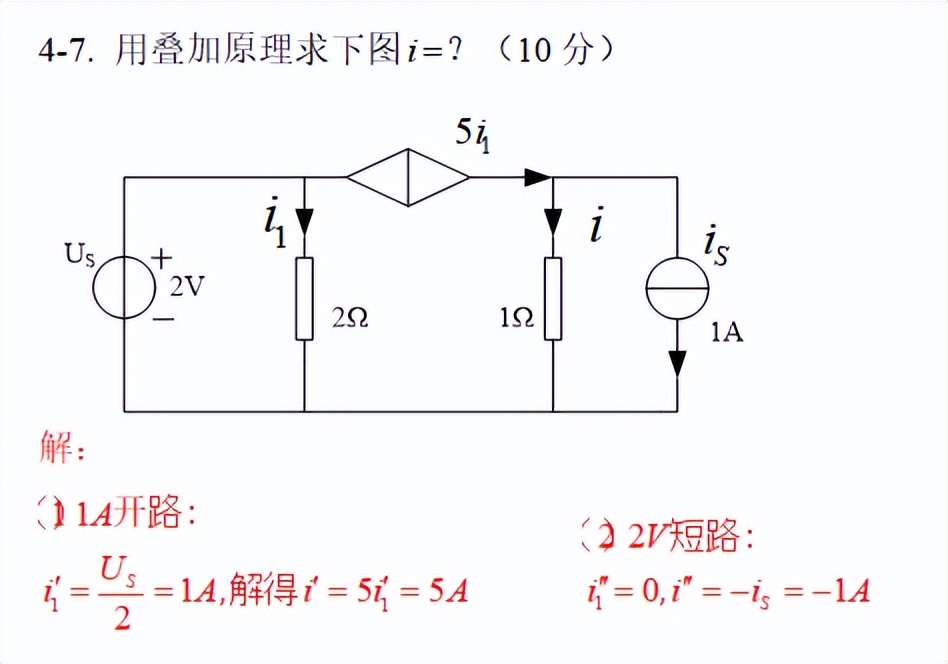

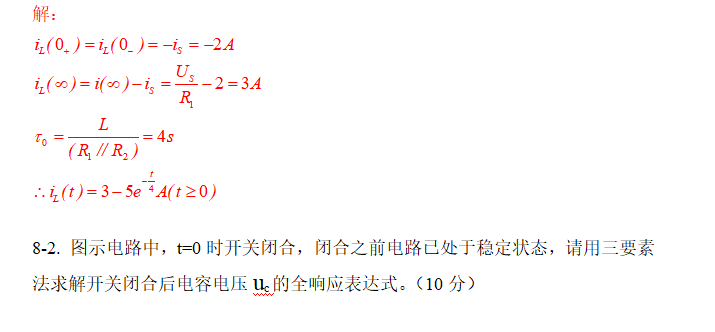

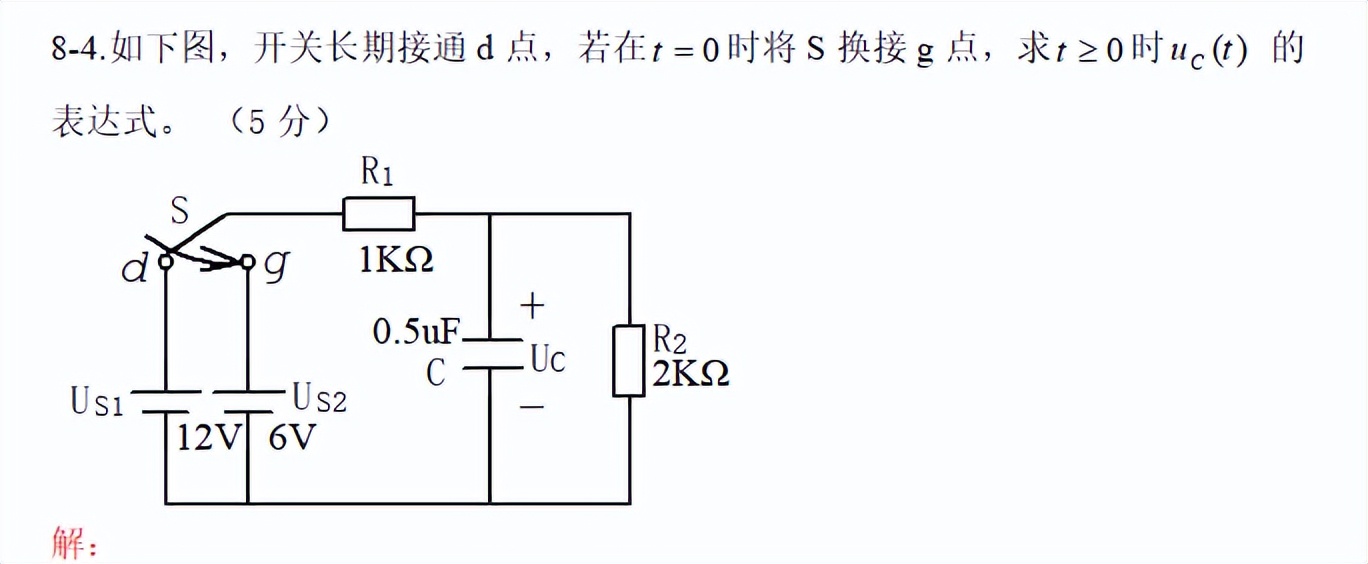

編輯切換為居中
添加圖片注釋，不超過 140 字（可選）
三．是非題（正確的打√，錯誤的打×，每題1分）
1-1.只要電路中有非線性元件，則一定是非線性電路。 （ × ）
1-2.只要電路中有工作在非線性區的元件，能進行頻率變換的電路為非線性電路。 （ √ ）
1-3.實際電路的幾何尺寸遠小于工作信號波長的電路為分布參數電路。（ × ）
1-4.實際電路的幾何尺寸遠小于工作信號波長的電路為集總參數電路。（ √ ）
2-1.在節點處各支路電流的參考方向不能均設為流向節點，否則將只有流入節點的電流，而無流出節點的電流。 （ × ）
2-2.沿順時針和逆時針列寫KVL方程，其結果是相同的。 （ √ ）
2-3.電容在直流穩態電路中相當于短路。 （ × ）
2-4. 通常電燈接通的越多，總負載電阻越小。 （ √ ）
2-5. 兩個理想電壓源一個為6V，另一個為9V，極性相同并聯，其等效電壓為15V。 （ × ）
2-7.電容在直流穩態電路中相當于開路。 （ √ ）
2-8.從物理意義上來說，KCL應對電流的實際方向說才是正確的，但對電流的 參考方向來說也必然是對的。 （ √ ）
2-9.基爾霍夫定律只適應于線性電路。 （ × ）
2-10.基爾霍夫定律既適應于線性電路也適用與非線性電路。 （ √ ）

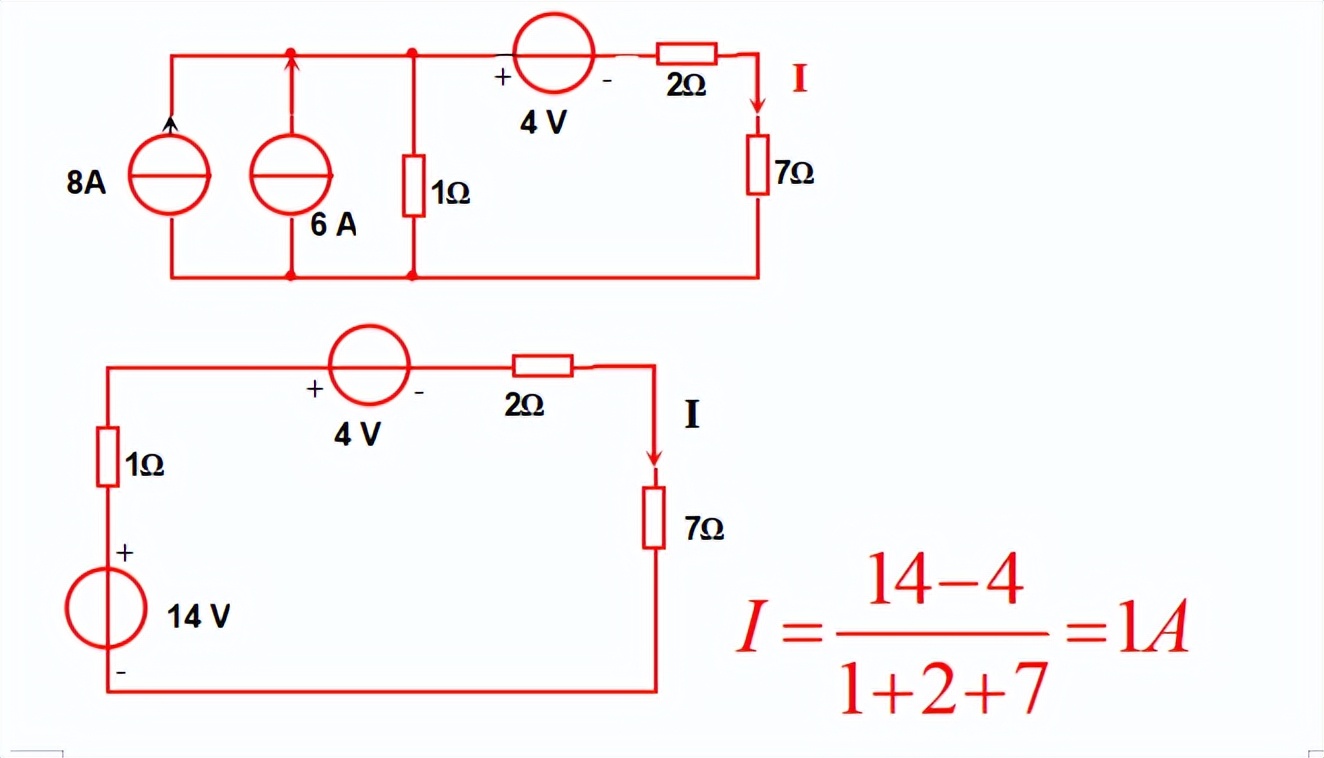

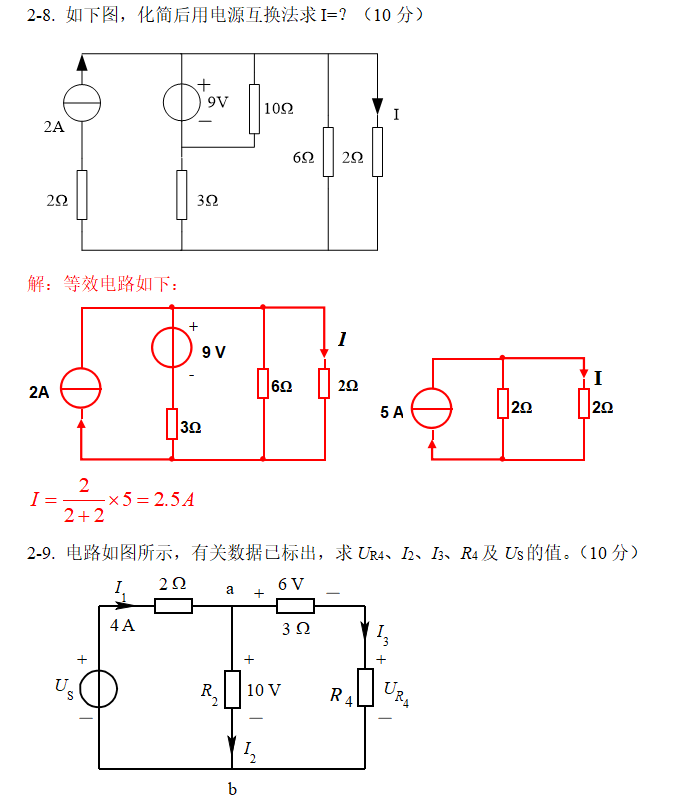

2-11.一個6V的電壓源與一個2A的電流源并聯，等效仍是一個6V的電壓源。（ √ ）

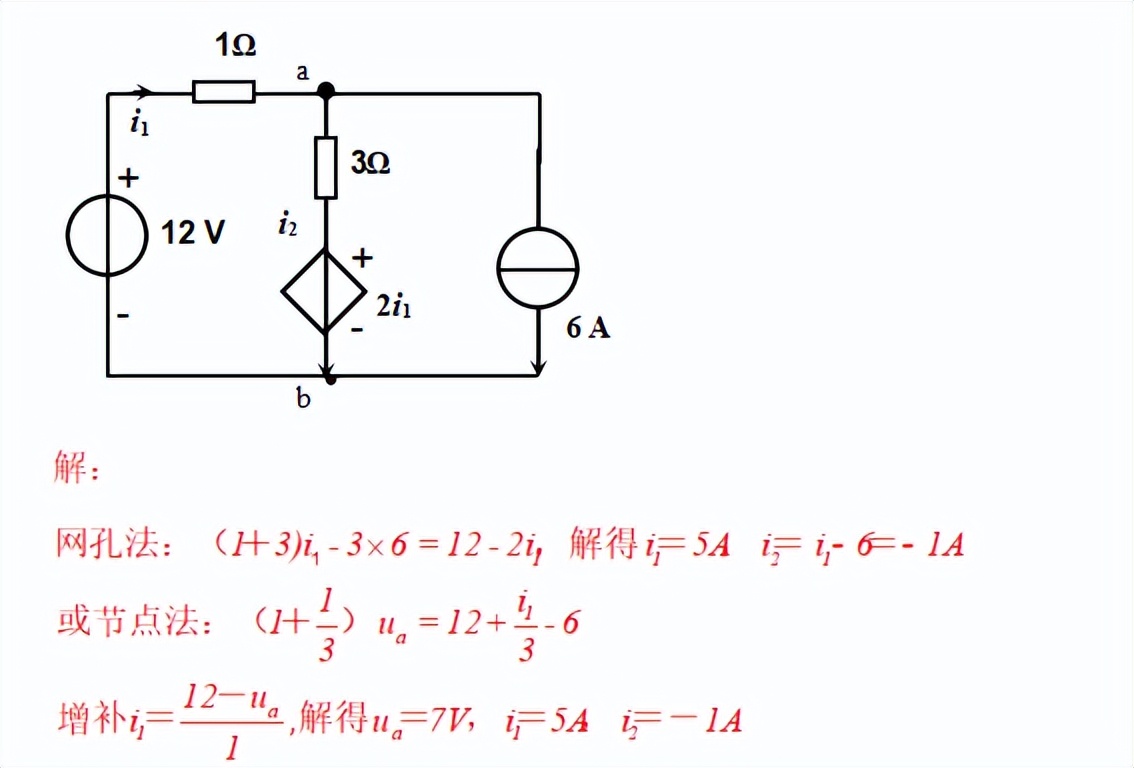

3-1.網孔分析法和節點分析法只適應于直流電路。 （ × ）
3-2.回路分析法與網孔分析法的方法相同，只是用獨立回路代替網孔而已。（ √ ）
3-3.節點分析法的互電導符號恒取負（-）。 （ √ ）

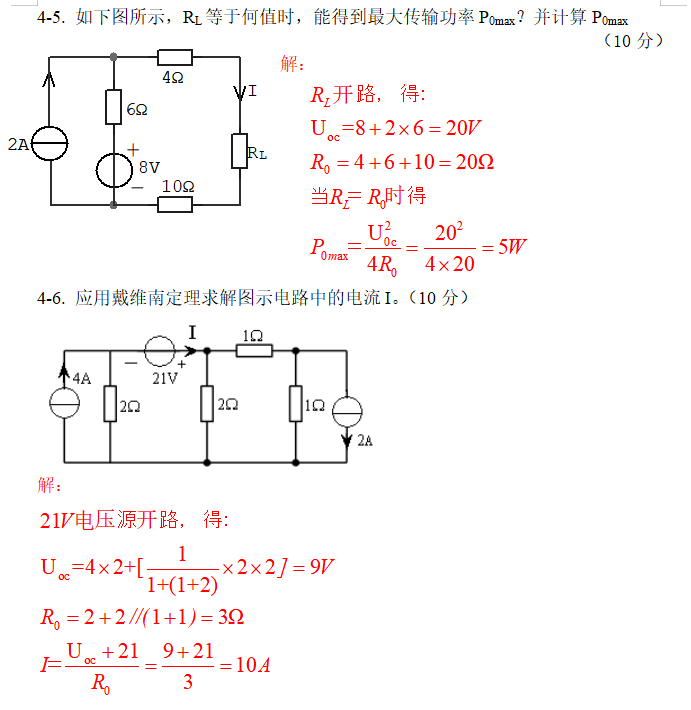

4-1.運用施加電源法和開路電壓、短路電流法，求解戴維寧等效電路的內阻時，對原網絡內部獨立電源的處理方法是相同的。 （ × ）
4-2. 運用施加電源法和開路電壓、短路電流法，求解戴維寧等效電路的內阻時，對原網絡內部獨立電源的處理方法是不同的。 （ √ ）

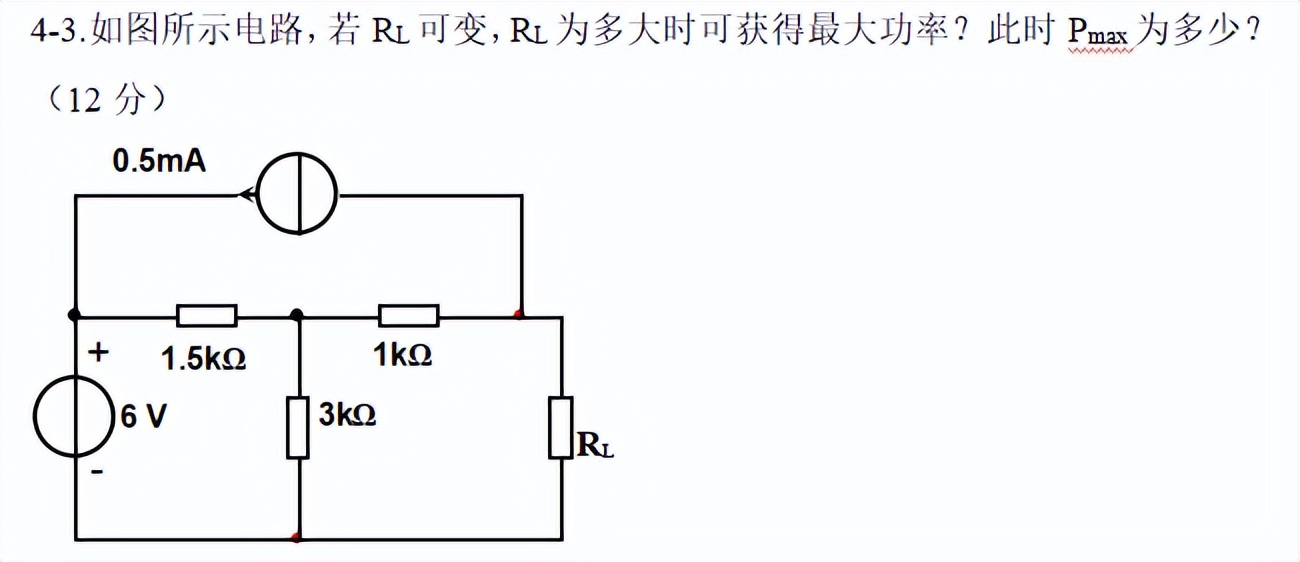

4-3.有一個100Ω的負載要想從內阻為50Ω的電源獲得最大功率，采用一個相同的100Ω電阻與之并聯即可。 （ × ）
4-4.疊加定理只適用于線性電路中。
?

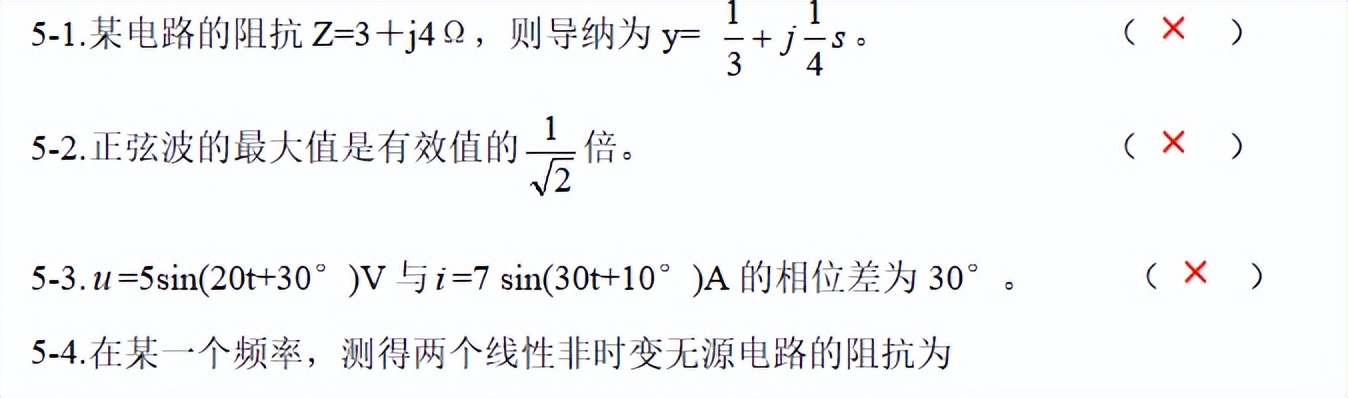

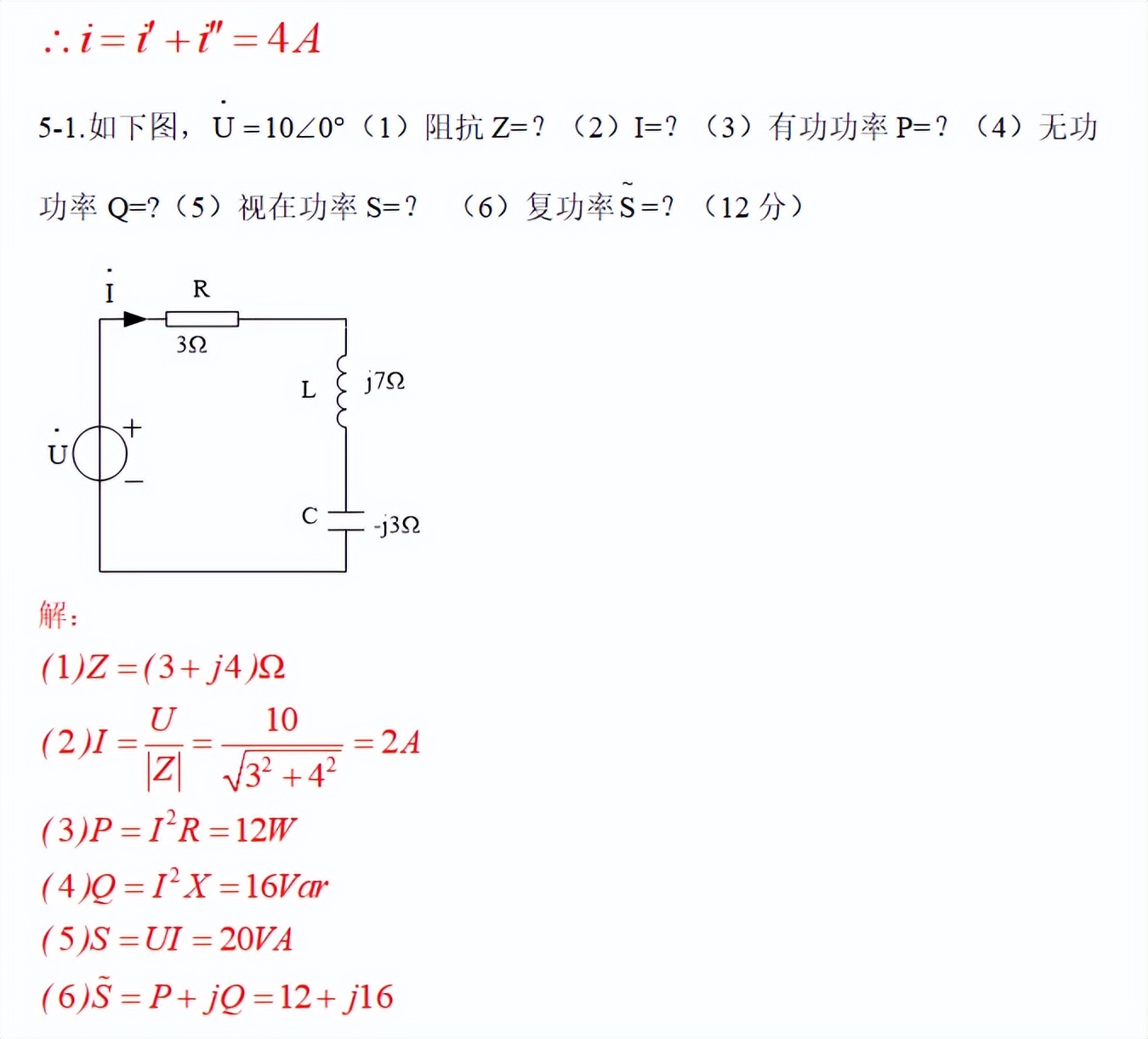

編輯切換為居中
添加圖片注釋，不超過 140 字（可選）
RC電路： Z=5-j2Ω （ √ ）
RL電路： Z=5-j2Ω （ × ）
6-1.RLC串聯電路諧振時阻抗最大。 （ × ）
6-2. RLC并聯電路諧振時阻抗最大。 （ √ ）
8-1.三要素法可適用于任何電路分析瞬變過程。 （ × ）

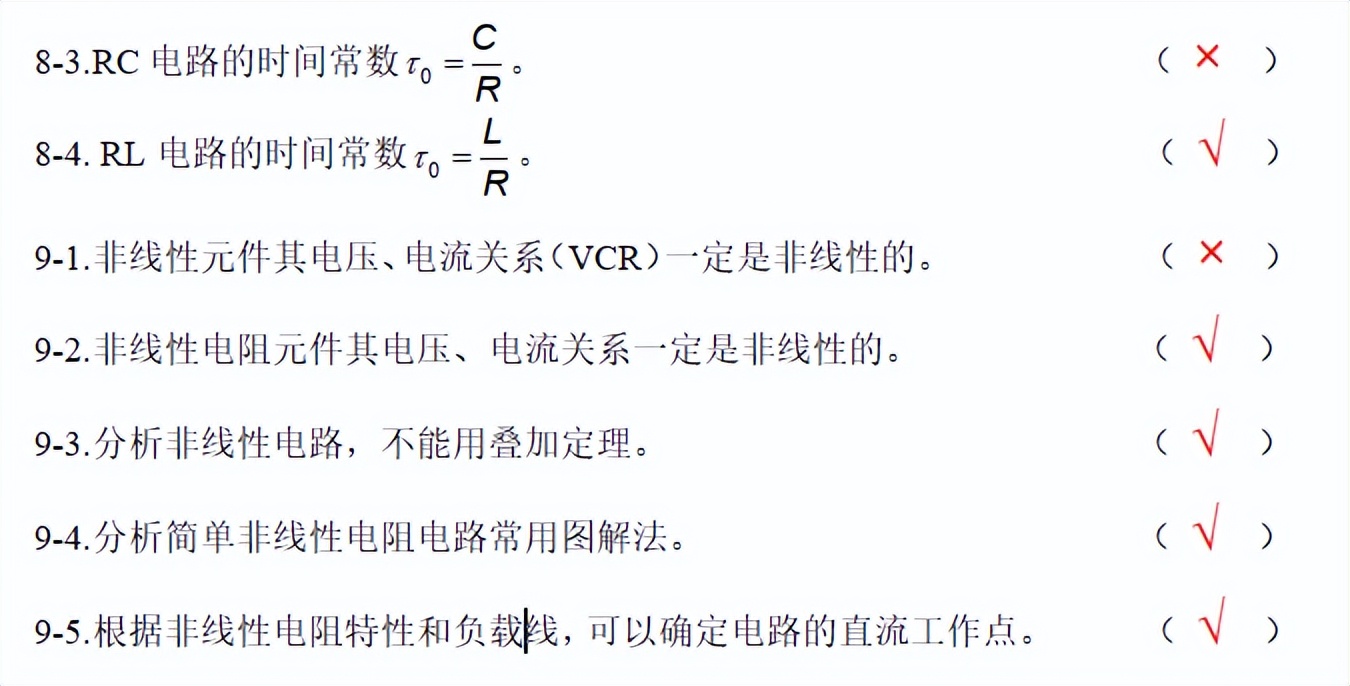

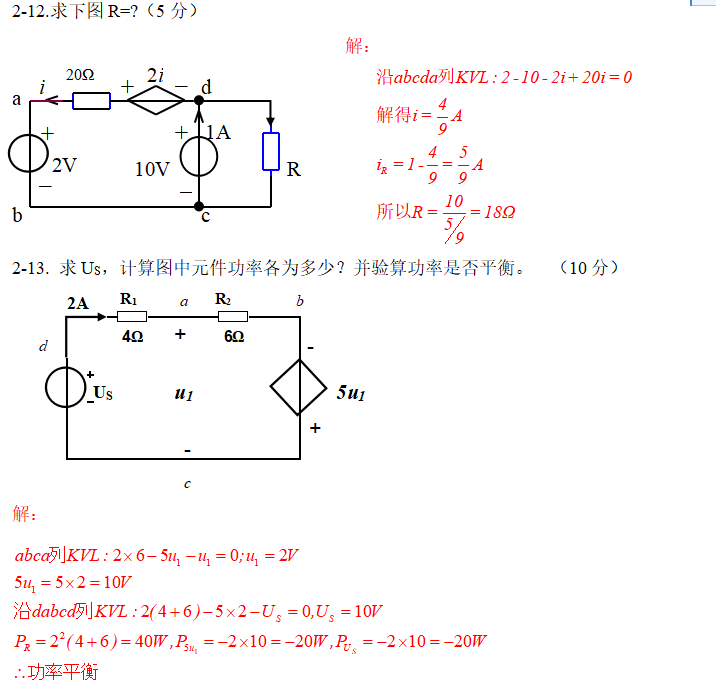

8-2.用二階微分方程描述的電路稱為二階電路。 （ √ ）
?
