kml文件與CAD文件互轉需要借用第三方工具才能實現，推薦使用奧維互動地圖（文末有下載安裝使用方法），之前分享了3種方法把CAD文件轉為KML，可以搞定所有CAD轉kml需求，今天分享kml轉CAD具體操作方法。

kml轉CAD雖然也需要設置坐標系參數（只有設置正確的坐標系參數，轉換后的CAD圖紙才能與現有圖紙重疊起來），但相比較kml文件，CAD相關插件非常豐富，如果轉換后的CAD坐標有偏差可借用第三方插件（例如南方CASS軟件）糾正，因此kml轉為CAD的時候建議統一使用橫軸墨卡托投影坐標，投影中央子午線設置為3度帶投影對應中央子午線（例如114）。

01

查看kml文件確定中央子午線

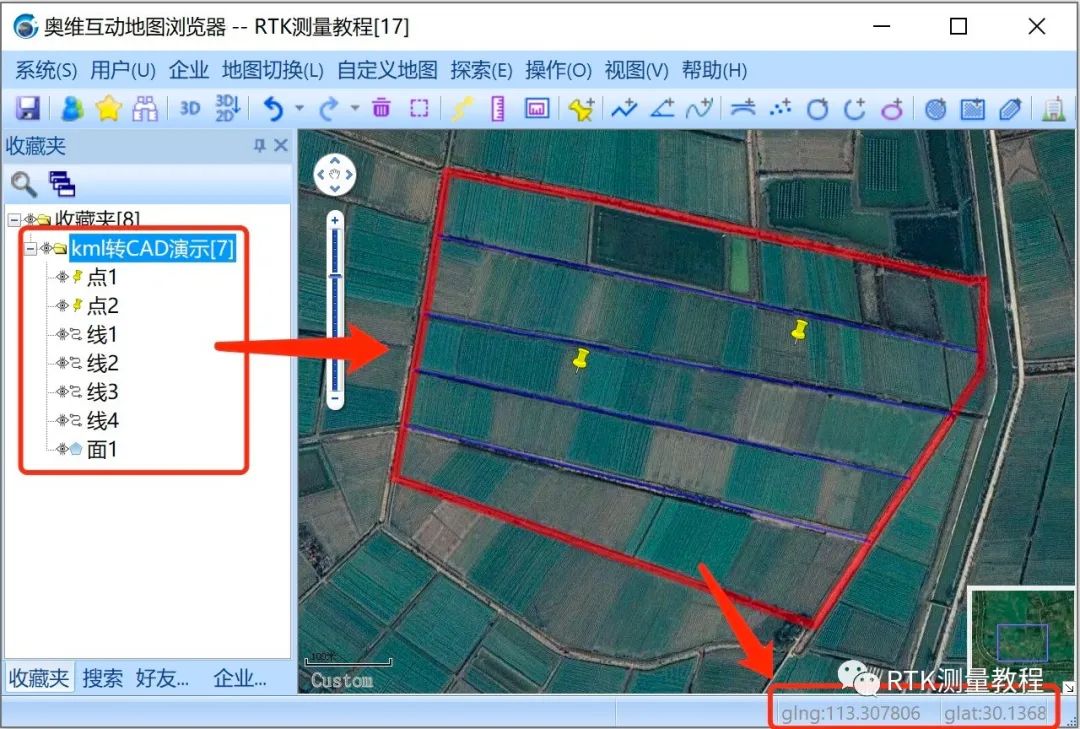

kml轉CAD演示.kml文件有：2個點、4條線、1個面。

區域中心經緯度坐標為為（113.307,30.136）,經度113.307按照3度帶投影中央子午線為114。

02

把kml轉為CAD文件

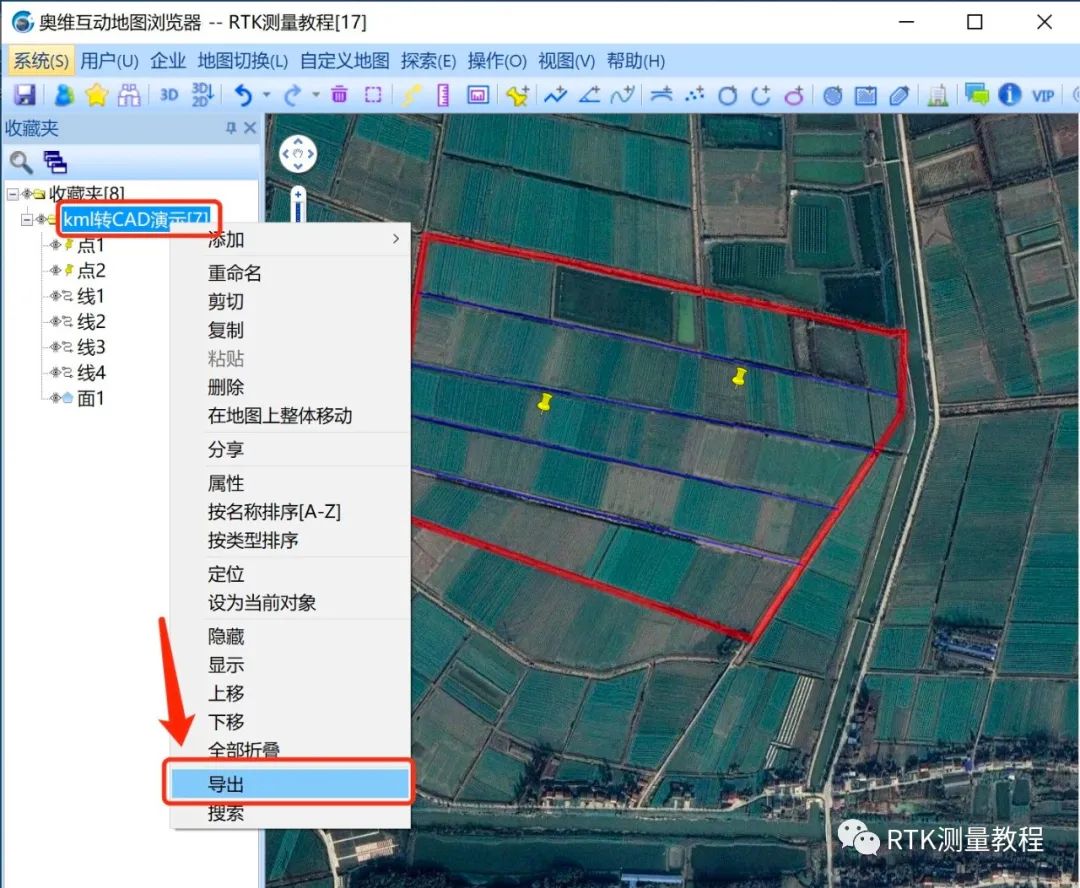

1.選中kml文件右鍵導出

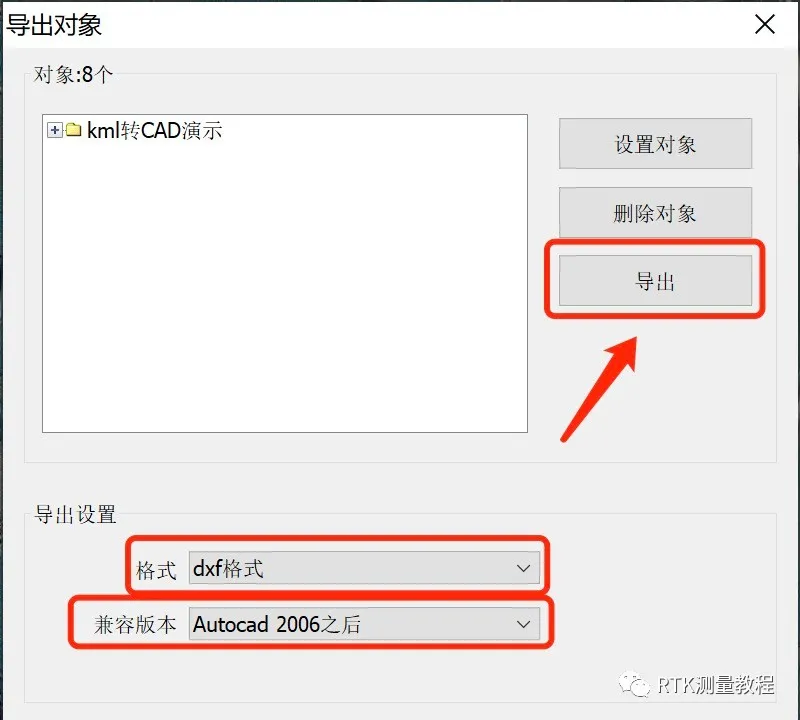

2.導出設置

1）格式選擇 dxf格式

2）兼容版本：有兩個選項Autocad 2006之后，Autocad 2006之前，根據電腦安裝CAD情況，如果CAD版本低于2006選擇2006之前，如果高于可隨便選擇。

3）點擊導出

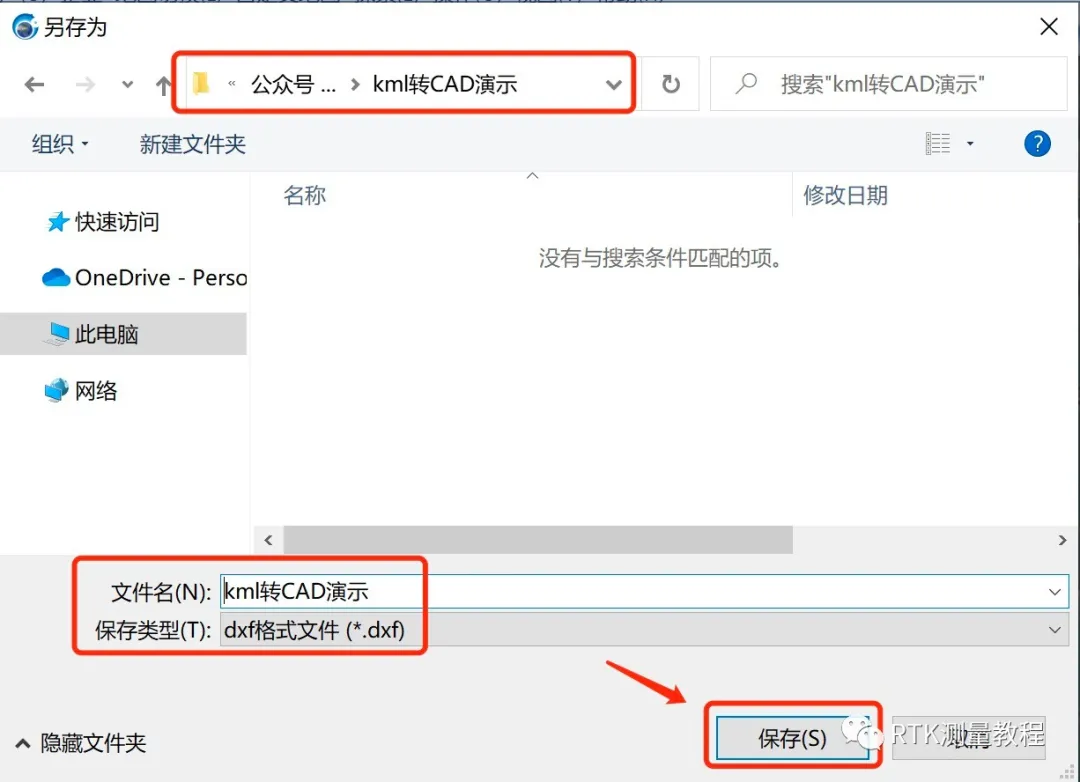

3.保存dxf文件

1）保存路徑：保存在桌面即可

2）文件名：此處輸入kml轉CAD演示

3）保存類型：默認dxf格式文件（*.dxf）

4）點擊保存

4.導出文件設置

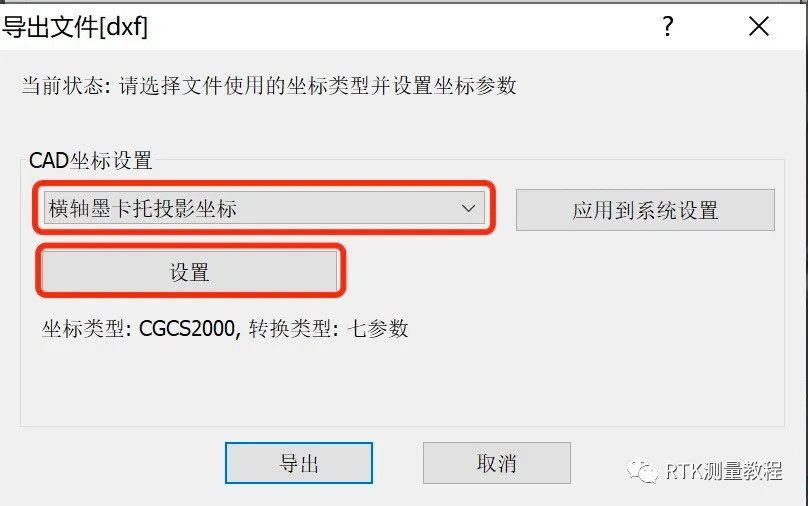

1）CAD坐標設置

（1）坐標設置：坐標一共5個選項，選擇橫軸墨卡托投影坐標。

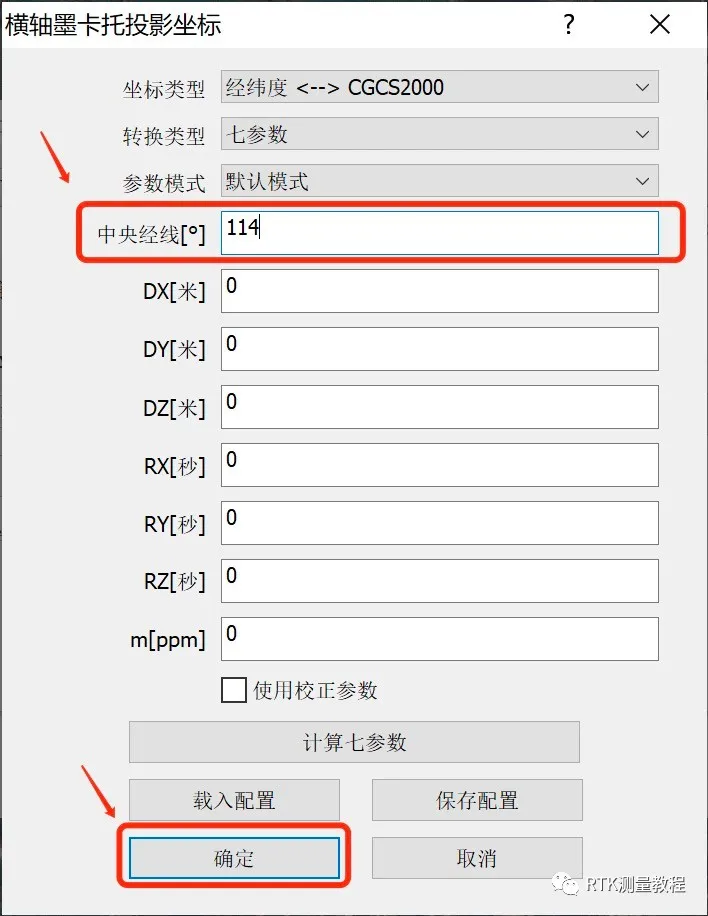

（2）設置中央子午線（點擊上圖第二個紅框設置進入）

中央子午線輸入 114

點擊確定

2）導出文件

5.文件轉換成功

03

查看導出的CAD文件

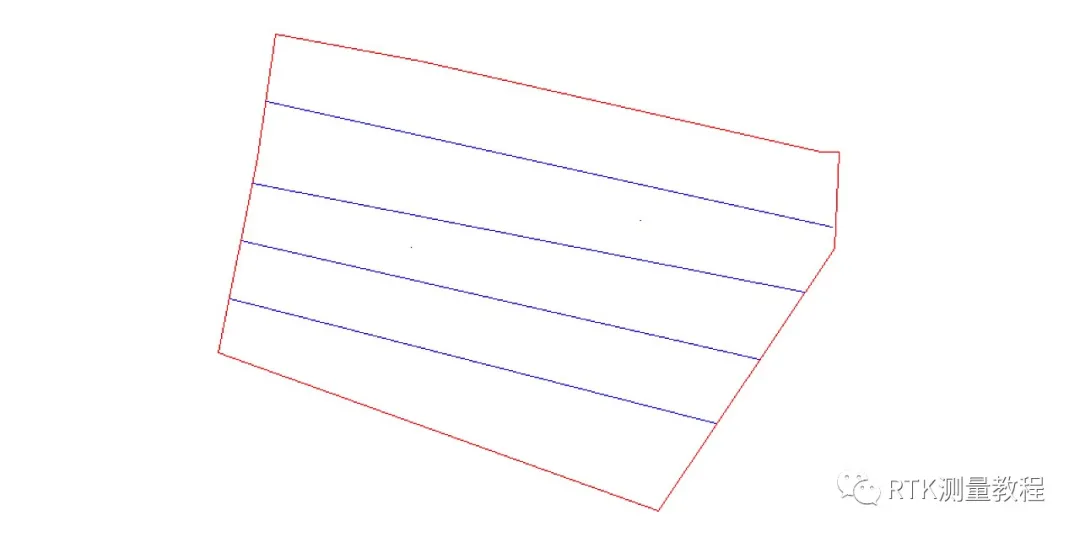

如下圖所示，kml文件里的“2個點、4條線、1個面”已經成功轉為CAD格式。
