CAD怎么標注尺寸？CAD標注是向圖形中添加測量注釋的過程，常見的標注類型有：CAD線性標注、CAD角度標注、CAD半徑標注、CAD直徑標注與CAD坐標標注。這些常見的CAD標注快捷鍵你會用嗎？趕快一起來看看吧！

CAD線性標注快捷鍵：DLI

創建的CAD線性標注包括尺寸線水平、垂直或對齊幾種類型，若創建的標注為對齊標注，尺寸線與兩尺寸界線原點之間的直線平行。具體操作步驟如下：

在浩辰CAD中打開圖紙文件后，調用CAD線型標注快捷鍵DLI，根據命令提示在圖紙中指定第一條延伸線原點，第二條延伸線原點，最后指定尺寸線位置即可完成線性標注。

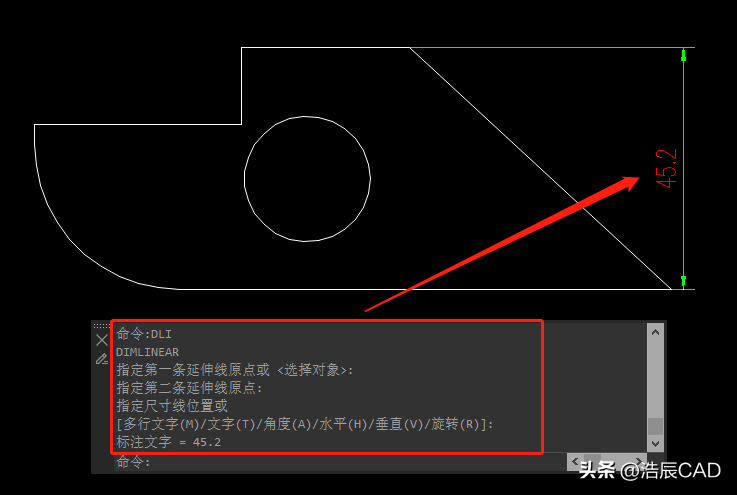

CAD線性標注快捷鍵

CAD角度標注快捷鍵：DAN

CAD角度標注主要用于測量兩條直線或三個點之間的角度，創建角度標注的對象包括圓、圓弧、直線，以及指定的三個點等。具體操作步驟如下：

在浩辰CAD中打開圖紙文件后，調用CAD角度標注快捷鍵DAN，根據命令提示在圖紙中選取第一條直線，選取第二條直線，即可完成角度標注。

CAD角度標注快捷鍵

CAD半徑標注快捷鍵：DRA

CAD半徑標注為一條指向圓或圓弧的帶箭頭的半徑尺寸線，如果要在創建半徑標注時，顯示圓心標記或中心線，則先設置系統變量DIMCEN不為零。具體操作步驟如下：

在浩辰CAD中打開圖紙文件后，調用CAD半徑標注快捷鍵DRA，根據命令提示在圖紙中選擇圓弧或圓，然后指定尺寸線位置，即可完成半徑標注。

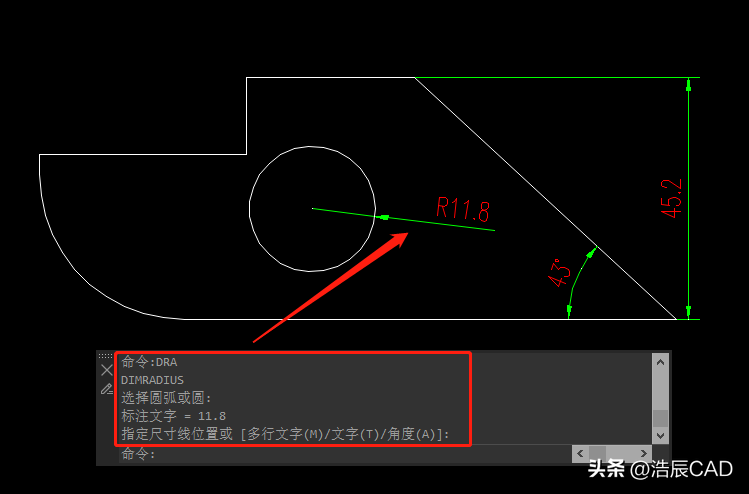

CAD半徑標注快捷鍵

CAD直徑標注快捷鍵：DDI

CAD直徑標注的創建與半徑標注的創建方法一致，區別在于分別測量圓或圓弧的半徑和直徑。如下圖所示：

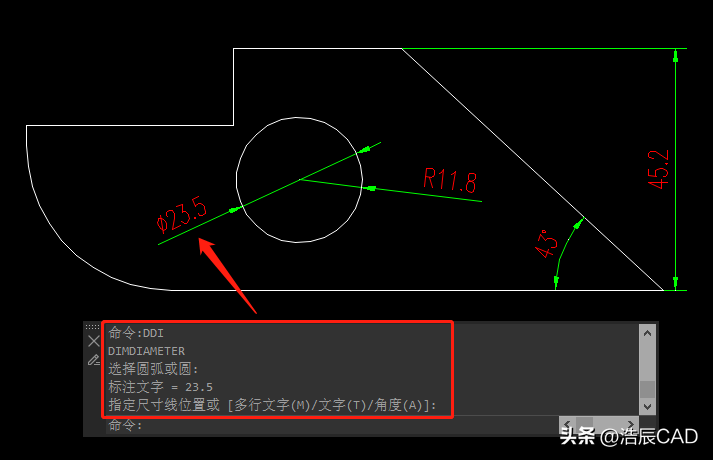

CAD直徑標注快捷鍵

CAD坐標標注快捷鍵：DOR

CAD坐標標注用來測量原點（稱為基準）到標注特征（例如部件上的一個孔）的垂直距離這種標注保持特征點與基準點的精確偏移量，從而避免增大誤差。具體操作步驟如下：

在浩辰CAD中打開圖紙文件后，調用CAD坐標標注快捷鍵DOR，根據命令提示在圖紙中指定坐標點，指定引線端點，即可完成坐標標注。

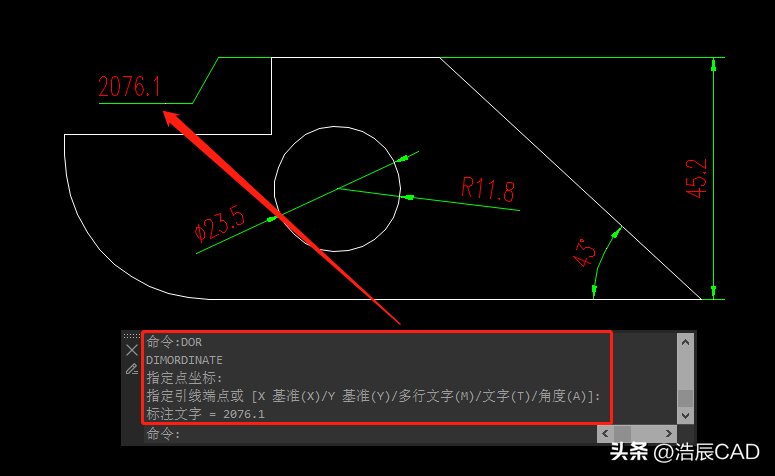

CAD坐標標注快捷鍵

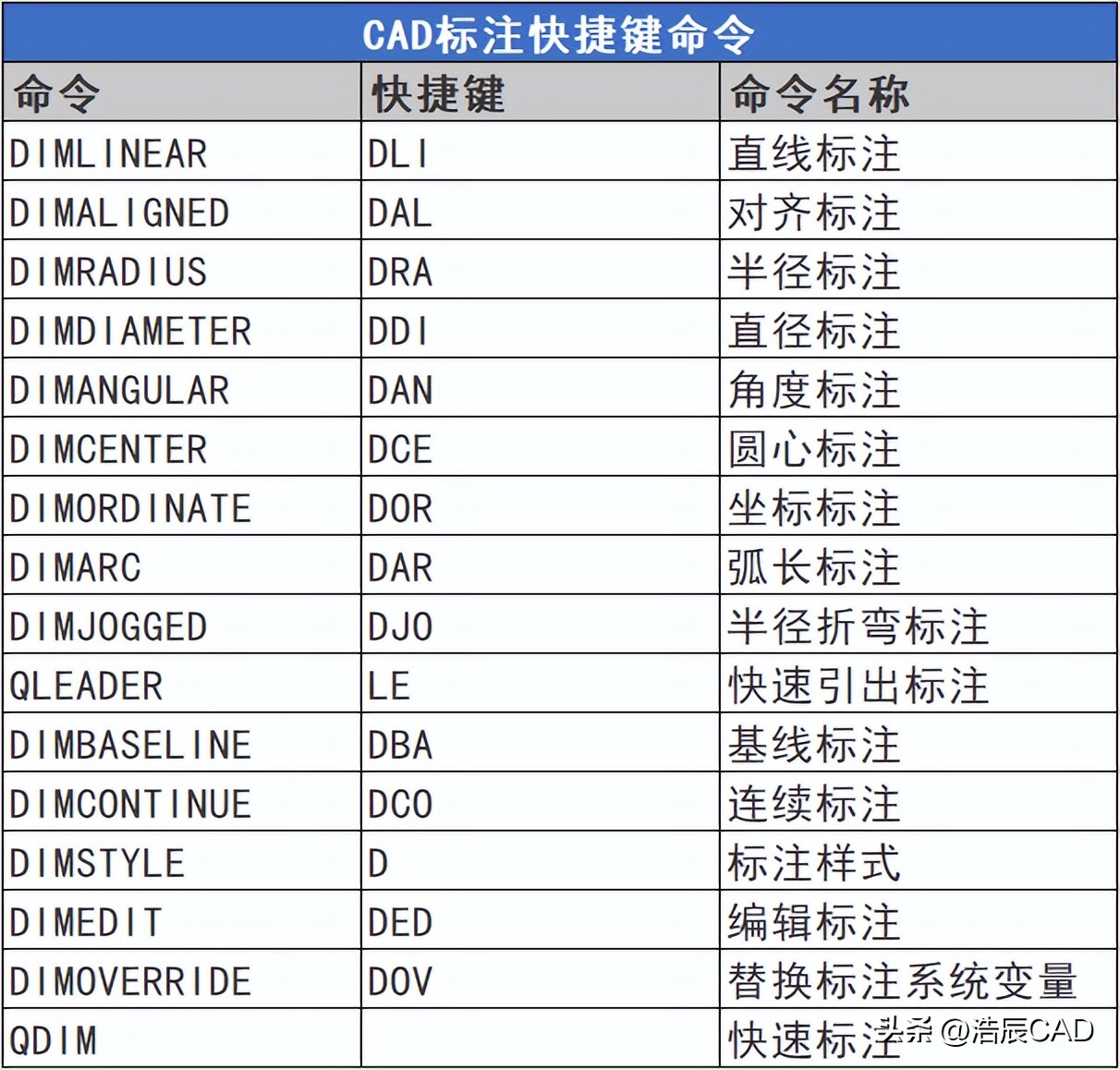

最后給大家分享一下CAD標注快捷鍵命令大全圖表，趕快保存哦！

CAD標注快捷鍵
